상세 정보 |
|||
| 제품 상태: | 활동가 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
|---|---|---|---|
| 핵심 프로세서: | ARM® Cortex®-M3 | 핵심 사이즈: | 32-비트 단일코어 |
| 속도: | 24MHz | 연결성: | I2C, 적외선 통신 협회, 린뷔스, SPI, UART / USARTSART |
| 주변 기기: | DMA, PDR, 포르, PVD, PWM, 온도 센서, WDT | 입출력의 수: | 80 |
제품 설명

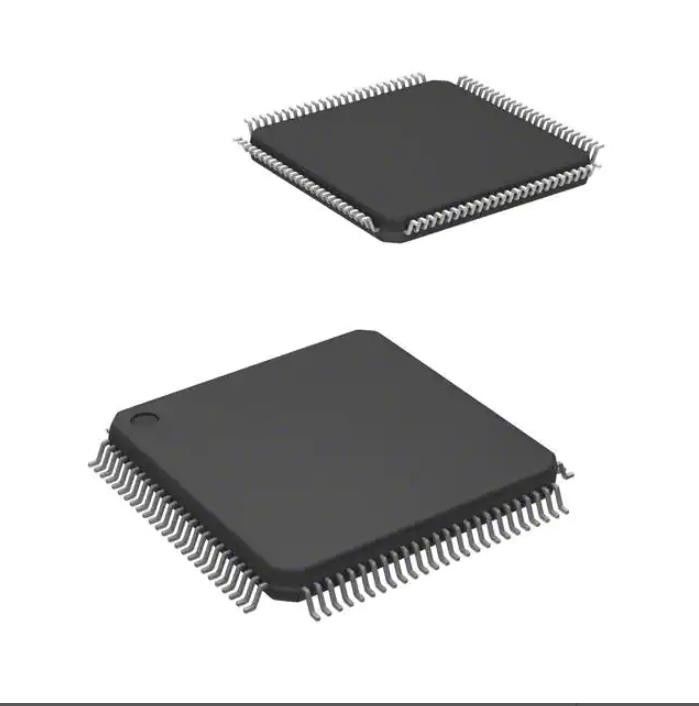

STM32F100VBT6BTR 에m크 메모리 칩 Ic Mcu 32 비트 128kb 플래시 100lqfp
ARM® Cortex®-M3 STM32F1 마이크로컨트롤러 IC 32-비트 단일코어 24MHz 128KB (128K x 8) 순간 100-lqfp (14x14)
STM32F100VBT6BTR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | 스트미크로일렉트로닉스 |
| 시리즈 | STM32F1 |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 프로그램 가능한 디지키 | 검증되지 않습니다 |
| 핵심 프로세서 | ARM® Cortex®-M3 |
| 핵심 사이즈 | 32-비트 단일코어 |
| 속도 | 24MHz |
| 연결성 | I2C, 적외선 통신 협회, 린뷔스, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | DMA, PDR, 포르, PVD, PWM, 온도 센서, WDT |
| 입출력의 수 | 80 |
| 프로그램 메모리 규모 | 128KB (128K x 8) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | - |
| RAM 사이즈 | 8K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 2V ~ 3.6V |
| 데이터 변환기 | 자동 예금기 16x12b ; 인수 인도 2x12b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 100-LQFP |
| 공급자 소자 패키지 | 100-lqfp (14x14) |
| 베이스 상품 다수 | STM32F100 |
STM32F100VBT6BTR의 특징
오우 핵심 : ARM® 32 비트 Cortex®-M3 CPU
- 24 마하즈 최대 주파수, 1.25 DMIPS/MHz (드라이스톤 2.1) 성능
- 단일 사이클 증가와 장치적 제산
오우 메모리
- 플래쉬 메모리의 16 내지 128 킬로바이트
- SRAM의 4 내지 8 킬로바이트
오우 시계, 리셋과 공급 관리
- 2.0 내지 3.6 Ｖ 애플리케이션 공급과 I/Os
- 피오알, PDR와 프로그램가능 전압 검출기 (PVD)
- 4-24 마하즈 크리스탈 발진기
- 내부의 8 마하즈 공장 다듬어진 RC
- 내부의 40 킬로 헤르츠 RC
- ＣＰＵ 클록을 위한 PLL
- 보정과 RTC를 위한 32 킬로 헤르츠 진동자
오우 저 소비 전력
- 수면, 정지와 대기 모드
- RTC와 백업 레지스터를 위한 VBAT 공급
오우 디버그 모드
- 일련 와이어 디버그 (SWD)와 JTAG 인터페이스
오우 DMA
- 채널 DMA 제어기 7명
- 지원받은 페리프헤르알스 : 타이머들, ADC, 스피스, 나 2Cs, 범용 동기／비동기 송수신 회로와 DAC
오우 1 × 12 비트, 1.2 16까지 Ａ／Ｄ 컨버터가 보내는) 우리
- 변환 범위 : 0 내지 3.6 Ｖ
- 온도 센서
오우 2 × 12는 D/A변환 장치를 물었습니다
80 빠른 입출력 포트에 달하는 오우
- 16개의 외부 인터럽트 벡터와 V-관대한 거의 모든 5에 모두 맵퍼블 37/51/80 I/Os
오우 최고 12까지 타이머들
- 최고 3시 16분까지 비트 타이머들, 최고 4까지 IC / OC / PWM 또는 펄스 계수기와 각각
- 16비트, 6개 채널 고급 컨트롤 타이머 : PWM 출력, 데드 타임 세대와 비상 정지를 위한 최고 6까지 채널
- 2 IC / OC, 1 OCN / PWM, 무효 시간 세대와 비상 정지로, 비트 타이머 1시 16분명
- 비트 타이머들 2시 16분명, IC/OC/OCN/PWM과 각각, 무효 시간 세대와 비상 정지
- 감시 타이머들 2명 (독립형과 윈도우)
- 시스트릭 타이머 : 24개 비트 다운 카운터
- 2시 16분 비트 기초적 타이머들이 DAC을 운전합니다
오우 최고 8까지 통신 인터페이스
- 최고 2까지 I2C 인터페이스 (SMBus/PMBus)
- 최고 3까지 범용 동기／비동기 송수신 회로 (ISO 7816 인터페이스, LIN, 적외선 통신 협회 능력, 모뎀제어)
- 최고 2까지 SPI (12 메가비트 / Ｓ)
- 가전제품 (CEC) 인터페이스 제어
오우 CRC 계산부, 96 비트 유니크ID
오우 ECOPACK® 패키지
STM32F100VBT6BTR의 애플리케이션
규제 기관은 3 운영형태를 가지고 있습니다 : 아래 저 소비 전력 (LPR)와 전력인 (MR)를 정맥에 주사하세요.
오우 MR 이스는 명목상 조절 모드 (실행에) 사용했습니다
오우 LPR는 정지모드로 사용됩니다
오우 전원을 내림은 대기 모드로 사용됩니다 : 레귤레이터 출력은고 임피던스에 있습니다 : 제로 소모 (그러나 더를 유도하면서, 핵심 회로는 아래 강화됩니다
등록과 SRAM의 내용은 잃어버리고) 이 규제 기관이 항상 리셋 뒤에 가능해집니다. 그것은 안에 무력하게 됩니다
고 임피던스 출력을 제공한 대기 모드.
환경적이 & STM32F100VBT6BTR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
