상세 정보 |
|||
| 제품 상태: | 활동가 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
|---|---|---|---|
| 핵심 프로세서: | ARM® Cortex®-M3 | 핵심 사이즈: | 32-비트 단일코어 |
| 속도: | 72MHz | 연결성: | 캔뷔스, I2C, 적외선 통신 협회, 린뷔스, SPI, UART / 범용 동기／비동기 송수신 회로, USB |
| 주변 기기: | DMA, 모터 콘트롤 PWM, PDR, 포르, PVD, PWM, 온도 센서, WDT | 입출력의 수: | 37 |
제품 설명
사양STM32F103C8T6TR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | ST마이크로일렉트로닉스 |
| 시리즈 | STM32F1 |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | ARM® Cortex®-M3 |
| 코어 크기 | 32비트 싱글 코어 |
| 속도 | 72MHz |
| 연결성 | CANbus, I²C, IrDA, LINbus, SPI, UART/USART, USB |
| 주변기기 | DMA, 모터 제어 PWM, PDR, POR, PVD, PWM, 온도 센서, WDT |
| I/O 수 | 37 |
| 프로그램 메모리 크기 | 64KB(64K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 20K x 8 |
| 전압 - 공급(Vcc/Vdd) | 2V ~ 3.6V |
| 데이터 변환기 | A/D 10x12b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C(TA) |
| 장착 유형 | 표면 실장 |

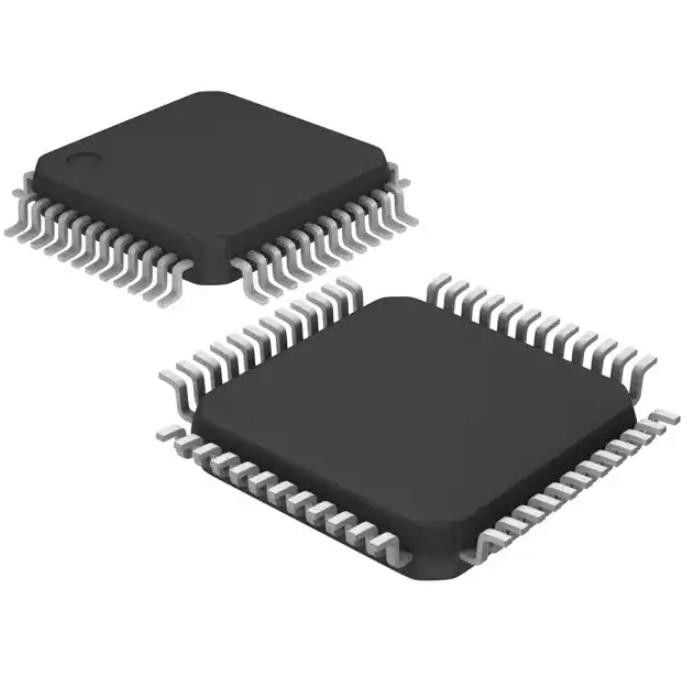

| 패키지/케이스 | 48-LQFP |
| 공급자 장치 패키지 | 48-LQFP(7x7) |
| 기본 제품 번호 | STM32F103 |
특징STM32F103C8T6TR
• Arm® 32비트 Cortex®-M3 CPU 코어
– 72MHz 최대 주파수, 0 대기 상태 메모리 액세스에서 1.25DMIPS/MHz(Dhrystone 2.1) 성능
– 단일 주기 곱셈 및 하드웨어 나눗셈
• 추억
– 64 또는 128KB의 플래시 메모리
– SRAM 20KB
• 클럭, 리셋 및 공급 관리
– 2.0 ~ 3.6V 애플리케이션 공급 및 I/O
– POR, PDR 및 프로그래밍 가능한 전압 검출기(PVD)
– 4 ~ 16MHz 수정 발진기
– 내부 8MHz 공장 트리밍 RC
– 내부 40kHz RC
– CPU 클록용 PLL
– 보정이 있는 RTC용 32kHz 발진기
• 저전력
– 절전, 정지 및 대기 모드
– RTC 및 백업 레지스터용 VBAT 공급
• 2x 12비트, 1µs A/D 컨버터(최대 16개 채널)
– 변환 범위: 0~3.6V
– 듀얼 샘플 및 홀드 기능
- 온도 센서
• DMA
– 7채널 DMA 컨트롤러
– 주변기기 지원: 타이머, ADC, SPI, I2C 및 USART
• 최대 80개의 빠른 I/O 포트
– 26/37/51/80 I/O, 모두 16개의 외부 인터럽트 벡터에 매핑 가능 및 거의 모든 5 V 허용
• 디버그 모드
- 직렬 와이어 디버그(SWD) 및 JTAG 인터페이스
• 세븐 타이머
– 3개의 16비트 타이머, 각각 최대
4 IC/OC/PWM 또는 펄스 카운터 및
구적(증분) 엔코더 입력
– 불감 시간 생성 및 비상 정지 기능이 있는 16비트 모터 제어 PWM 타이머
– 두 개의 감시 타이머(독립 및 창)
– SysTick 타이머 24비트 다운카운터
• 최대 9개의 통신 인터페이스
– 최대 2개의 I2C 인터페이스(SMBus/PMBus®)
– 최대 3개의 USART(ISO 7816 인터페이스, LIN, IrDA 기능, 모뎀 제어)
– 최대 2개의 SPI(18Mbit/s)
– CAN 인터페이스(2.0B 활성)
– USB 2.0 풀 스피드 인터페이스
• CRC 계산 단위, 96비트 고유 ID
• 패키지는 ECOPACK®입니다.
애플리케이션 ~의STM32F103C8T6TR
환경 및 수출 분류STM32F103C8T6TR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
