상세 정보 |
|||
| 제품 상태: | 활동가 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
|---|---|---|---|
| 핵심 프로세서: | ARM® Cortex®-M4 | 핵심 사이즈: | 32-비트 단일코어 |
| 속도: | 72MHz | 연결성: | 캔뷔스, I2C, 적외선 통신 협회, 린뷔스, SPI, UART / 범용 동기／비동기 송수신 회로, USB |
| 주변 기기: | DMA, I2S, 포르, PWM, WDT | 입출력의 수: | 51 |
제품 설명

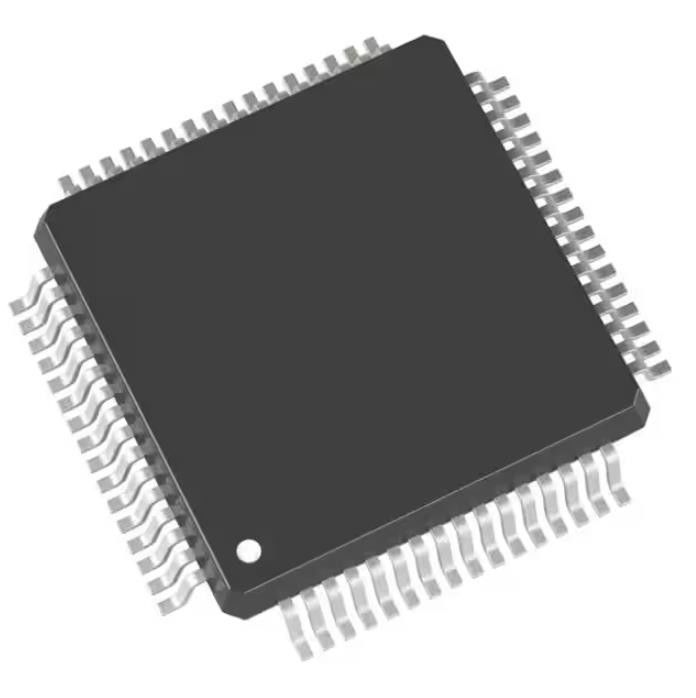

STM32F302RDT6TR 에m크 메모리 칩 Ic Mcu 32 비트 384kb 플래시 64lqfp
ARM® Cortex®-M4 STM32F3 마이크로컨트롤러 IC 32-비트 단일코어 72MHz 384KB (384K x 8) 순간 64-lqfp (10x10)
STM32F302RDT6TR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | 스트미크로일렉트로닉스 |
| 시리즈 | STM32F3 |
| 패키지 | 테이프 & 릴 (TR) |
| 제품 상태 | 활동가 |
| 프로그램 가능한 디지키 | 검증되지 않습니다 |
| 핵심 프로세서 | ARM® Cortex®-M4 |
| 핵심 사이즈 | 32-비트 단일코어 |
| 속도 | 72MHz |
| 연결성 | 캔뷔스, I2C, 적외선 통신 협회, 린뷔스, SPI, UART / 범용 동기／비동기 송수신 회로, USB |
| 주변 기기 | DMA, I2S, 포르, PWM, WDT |
| 입출력의 수 | 51 |
| 프로그램 메모리 규모 | 384KB (384K x 8) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | - |
| RAM 사이즈 | 64K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 2V ~ 3.6V |
| 데이터 변환기 | 자동 예금기 16x12b ; 인수 인도 1x12b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 64-LQFP |
| 공급자 소자 패키지 | 64-lqfp (10x10) |
| 베이스 상품 다수 | STM32F302 |
STM32F302RDT6TR의 특징
오우 핵심 : 72 마하즈 FPU와 ARM® Cortex®-M4 32 비트 CPU, 단일 사이클 증가와 HW 부, DSP 교육과 마이크로프로세서 유닛 (메모리 보호 단위)
오우 운영 상태 :
- VDDA 전압 범위인 VDD : 2.0 3.6 Ｖ에 대한 Ｖ
오우 메모리
- 플래쉬 메모리의 최고 512까지 킬로바이트
- SRAM의 64 킬로바이트, HW 패리티 검사가 첫번째 32 킬로바이트에 구현된 채로.
- 4 칩 선택으로, 스태틱 메모리를 위한 탄력적 메모리 컨트롤러 (FSMC)
오우 CRC 계산부
오우 리셋과 공급 관리
- 전원 연결 / 전원 끄기 리셋 (POR/PDR)
- 프로그램가능 전압 검출기 (PVD)
- 저-전력 모드 : 수면, 정지와 대기
- RTC와 백업 레지스터를 위한 VBAT 공급
오우 클럭 관리
- 4 내지 32 마하즈 크리스탈 발진기
- 보정과 RTC를 위한 32 킬로 헤르츠 진동자
- Ｘ 16 PLL 선택과 내부 8 마하즈 RC
- 내부의 40 킬로 헤르츠 진동자
115 빠른 I/Os에 달하는 오우
- 외부 인터럽트 벡터에 모두 맵퍼블
- V-관대한 여러 5
오우 연결 행렬
오우 12 채널 DMA 제어기
오우 두 ADC 0.20 우리 (최고 18까지 채널)이 12/10/8/6 비트, 3.6이지 Ｖ 변환 범위에 대한 0의 선택 가능한 결의안으로 2.0에서부터 3.6 Ｖ까지 아날로그 공급을 분리합니다
오우 1시 12분은 2.4부터 3.6 Ｖ까지 아날로그 공급과 DAC 채널을 물었습니다
STM32F302RDT6TR의 애플리케이션
오우 SWD, FPU ETM과 Cortex®-M4, JTAG
오우 96 비트 유니크ID
환경적이 & STM32F302RDT6TR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
