상세 정보 |
|||
| 시리즈: | STM32F4 | 패키지: | 트레이 |
|---|---|---|---|
| 제품 상태: | 활동가 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
| 핵심 프로세서: | ARM® Cortex®-M4 | 핵심 사이즈: | 32-비트 단일코어 |
| 속도: | 180MHz | 입출력의 수: | 168 |
제품 설명

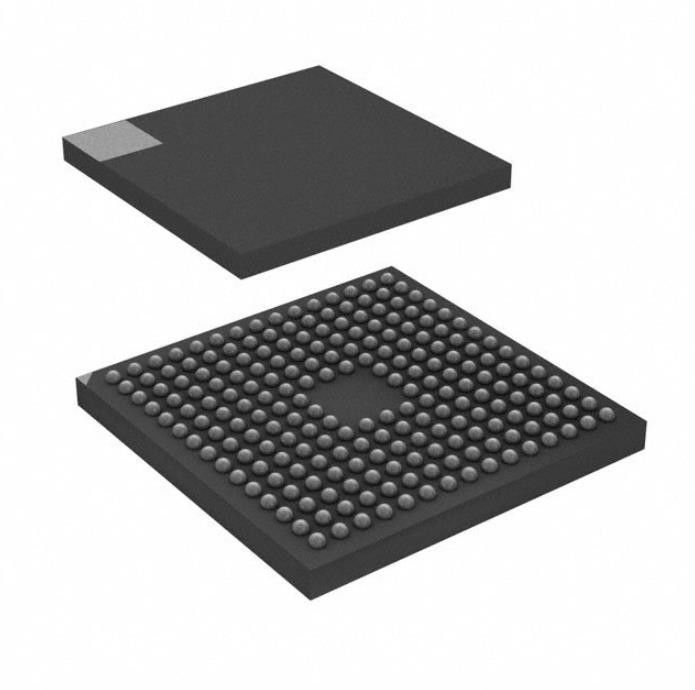

STM32F429NIH6 Emmc 메모리 칩 IC Mcu 32bit 2mb 섬광 216tfbga
ARM® Cortex®-M4 STM32F4 마이크로 컨트롤러 IC 32비트 단일 코어 180MHz 2MB(2M x 8) 플래시 216-TFBGA(13x13)
사양STM32F429NIH6
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | ST마이크로일렉트로닉스 |
| 시리즈 | STM32F4 |
| 패키지 | 쟁반 |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | ARM® Cortex®-M4 |
| 코어 크기 | 32비트 싱글 코어 |
| 속도 | 180MHz |
| 연결성 | CANbus, EBI/EMI, 이더넷, I²C, IrDA, LINbus, SPI, UART/USART, USB OTG |
| 주변기기 | 절전 감지/재설정, DMA, I²S, LCD, POR, PWM, WDT |
| I/O 수 | 168 |
| 프로그램 메모리 크기 | 2MB(2M x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 256K x 8 |
| 전압 - 공급(Vcc/Vdd) | 1.8V ~ 3.6V |
| 데이터 변환기 | A/D 24x12b;D/A 2x12b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 216-TFBGA |
| 공급자 장치 패키지 | 216-TFBGA(13x13) |
| 기본 제품 번호 | STM32F429 |
특징STM32F429NIH6
• 코어: FPU가 있는 Arm® 32비트 Cortex®-M4 CPU, 플래시 메모리에서 0 대기 상태 실행을 허용하는 적응형 실시간 가속기(ART Accelerator™), 주파수 최대 180MHz, MPU, 225 DMIPS/1.25 DMIPS/ MHz(Dhrystone 2.1) 및 DSP 명령어
• 추억
– 쓰기 중 읽기를 허용하는 2개의 뱅크로 구성된 최대 2MB의 플래시 메모리
– 64KB CCM(코어 결합 메모리) 데이터 RAM을 포함하여 최대 256+4KB의 SRAM
– 최대 32비트 데이터 버스가 있는 유연한 외부 메모리 컨트롤러: SRAM, PSRAM, SDRAM/LPSDR SDRAM, Compact Flash/NOR/NAND 메모리
• LCD 병렬 인터페이스, 8080/6800 모드
• 완전히 프로그래밍 가능한 해상도를 갖춘 LCD-TFT 컨트롤러(총 너비 최대 4096픽셀, 총 높이 최대 2048라인 및 픽셀 클럭 최대 83MHz)
• 향상된 기능을 위한 Chrom-ART Accelerator™
그래픽 콘텐츠 생성(DMA2D)
• 클럭, 리셋 및 공급 관리
– 1.7V ~ 3.6V 애플리케이션 공급 및 I/O
– POR, PDR, PVD 및 BOR
– 4 ~ 26MHz 수정 발진기
– 내부 16MHz 공장 조정 RC(정확도 1%)
– 보정이 있는 RTC용 32kHz 발진기
– 보정이 있는 내부 32kHz RC
• 저전력
– 절전, 정지 및 대기 모드
– RTC용 VBAT 공급, 20×32비트 백업 레지스터 + 옵션인 4KB 백업 SRAM
• 3×12비트, 2.4MSPS ADC: 트리플 인터리브 모드에서 최대 24개 채널 및 7.2MSPS
• 2×12비트 D/A 컨버터
• 범용 DMA: FIFO 및 버스트 지원 기능이 있는 16 스트림 DMA 컨트롤러
• 최대 17개 타이머: 최대 180MHz의 최대 12개 16비트 및 2개 32비트 타이머, 각각 최대 4개의 IC/OC/PWM 또는 펄스 카운터 및 구적(증분) 엔코더 입력 포함
애플리케이션 ~의STM32F429NIH6
오디오 및 LCD-TFT 전용 추가 PLL은 PLLI2S가 다른 오디오 샘플링 주파수(49.152MHz 또는 11.2896MHz)를 달성하도록 프로그래밍되고 오디오 애플리케이션에 두 샘플링 주파수가 동시에 필요한 경우 SAI1 주변 장치에 사용됩니다.PLLSAI는 LCD-TFT 클록을 생성하는 데에도 사용됩니다.
환경 및 수출 분류STM32F429NIH6
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
