상세 정보 |
|||
| 엠에프르: | 스트미크로일렉트로닉스 | 시리즈: | STM32G0 |
|---|---|---|---|
| 패키지: | 트레이 | 제품 상태: | 활동가 |
| 프로그램 가능한 디지키: | 검증되지 않습니다 | 핵심 프로세서: | ARM® Cortex®-M0+ |
| 핵심 사이즈: | 32-비트 단일코어 | 속도: | 64MHz |
제품 설명

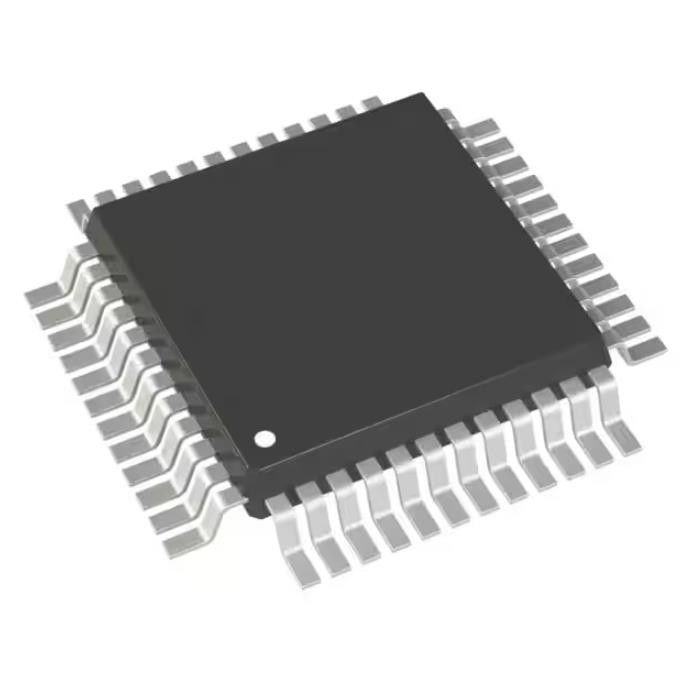

STM32G071KBT6 에m크 메모리 칩 Ic Mcu 32 비트 128kb 플래시 32lqfp
ARM® Cortex®-M0+ STM32G0 마이크로컨트롤러 IC 32-비트 단일코어 64MHz 128KB (128K x 8)는 32-lqfp (7x7)를 번쩍입니다
STM32G071KBT6의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | 스트미크로일렉트로닉스 |
| 시리즈 | STM32G0 |
| 패키지 | 트레이 |
| 제품 상태 | 활동가 |
| 프로그램 가능한 디지키 | 검증되지 않습니다 |
| 핵심 프로세서 | ARM® Cortex®-M0+ |
| 핵심 사이즈 | 32-비트 단일코어 |
| 속도 | 64MHz |
| 연결성 | HDMI-CEC, I2C, 적외선 통신 협회, 린뷔스, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | 절전은 / 리셋, DMA, I2S, 포르, PWM, WDT를 발견합니다 |
| 입출력의 수 | 30 |
| 프로그램 메모리 규모 | 128KB (128K x 8) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | - |
| RAM 사이즈 | 36K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 1.71V ~ 3.6V |
| 데이터 변환기 | 자동 예금기 13x12b ; 인수 인도 2x12b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 32-LQFP |
| 공급자 소자 패키지 | 32-lqfp (7x7) |
| 베이스 상품 다수 | STM32G071 |
STM32G071KBT6의 특징
오우 핵심 : Arm® 32는 64 마하즈에까지 깊이 벴습니다
오우 -40' 85에 대한 Ｃ' C/105' C/125' Ｃ 작동 온도
오우 메모리
- 보호와 스에큐레이블 지역과 플래쉬 메모리의 최고 128까지 킬로바이트
- SRAM (HW 패리티 검사와 32 킬로바이트)의 36 킬로바이트
오우 CRC 계산부
오우 리셋과 전원관리
- 전압 범위 : 1.7 3.6 Ｖ에 대한 Ｖ
- 전원 연결 / 전원 끄기 리셋 (POR/PDR)
- 프로그램 가능한 절전 리셋 (BOR)
- 프로그램가능 전압 검출기 (PVD)
- 저-전력 모드 : 잠을 자고 대기중이어 중단을 막으세요
- RTC와 백업 레지스터를 위한 VBAT 공급
오우 클럭 관리
- 4 내지 48 마하즈 크리스탈 발진기
- 보정과 32 킬로 헤르츠 크리스탈 발진기
- PLL 선택 (±1 %)와 내부 16 마하즈 RC
- 내부 32 킬로 헤르츠 RC 발진기 (±5 %)
60 빠른 I/Os에 달하는 오우
- 외부 인터럽트 벡터에 모두 맵퍼블
- 다수 5 V-관대한 I/Os
탄력적 매핑과 오우 7 채널 DMA 제어기
오우 12 비트, 0.4 우리 외부적인 ADC 최고 16. 채널)
- 하드웨어 과다샘플링과 16비트까지
- 변환 범위 : 0 내지 3.6V
오우 2시 12분 비트 DAC, 저전력 샘풀 앤 홀드
오우 2는 프로그램 가능한 입출력, 레일 투 레일로, 저전력 아날로그 비교기를 금식시킵니다
오우 14 타이머들 (유능한 2 마하즈) : 진보적 모터 콘트롤을 위한 16비트, 1시 32분 비트와 다목적인 다섯개 16- 비트, 두 기초적 16비트, 두 저출력 16비트, 2 감시기, 시스트릭 타이머
알람과 오우 달력 RTC와 정지 / 대기 / 중단으로부터의 주기적 슬립 해제
STM32G071KBT6의 애플리케이션
3.6 Ｖ에 대한 오우 VDD = 1.7 (1.6)
VDD는 내부 레귤레이터를 위한 외부 전력 공급 장치고 리셋, 전원관리와 내부 클럭과 같은 시스템 아날로그입니다. 그것은 VDD / VDDA 핀을 통해 외부적으로 제공됩니다. 1.7 Ｖ의 최소 전압은 파워온 리세트 해제 임계값 VPOR(최대)에 해당됩니다. 한때 이 한계는 넘게 되고 파워온 리세트가 공개됩니다, 더
기능성은 전원 끄기 리셋 임계값 VPDR(분)아래로 보증됩니다.
오우 VDDA = 1.62 Ｖ (ADC와 콤프) 3.6 Ｖ에 대한 / 1.8 Ｖ (DAC) / 2.4 Ｖ (VREFBUF)
VDDA는 Ａ／Ｄ 컨버터, D/A변환 장치, 전압 참고 버퍼와 비교기를 위한 아날로그전원기구입니다. 그것이 VDD / VDDA 핀을 통해 외부적으로 제공된 것처럼 VDDA 전압 레벨은 Vdd 전압과 같습니다.
환경적이 & STM32G071KBT6의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
