상세 정보 |
|||
| 엠에프르: | 스트미크로일렉트로닉스 | 시리즈: | STM32L1 |
|---|---|---|---|
| 패키지: | 테이프 & 릴 (TR) | 제품 상태: | 활동가 |
| 프로그램 가능한 디지키: | 검증되지 않습니다 | 핵심 프로세서: | ARM® Cortex®-M3 |
| 핵심 사이즈: | 32-비트 단일코어 | 속도: | 32MHz |
제품 설명

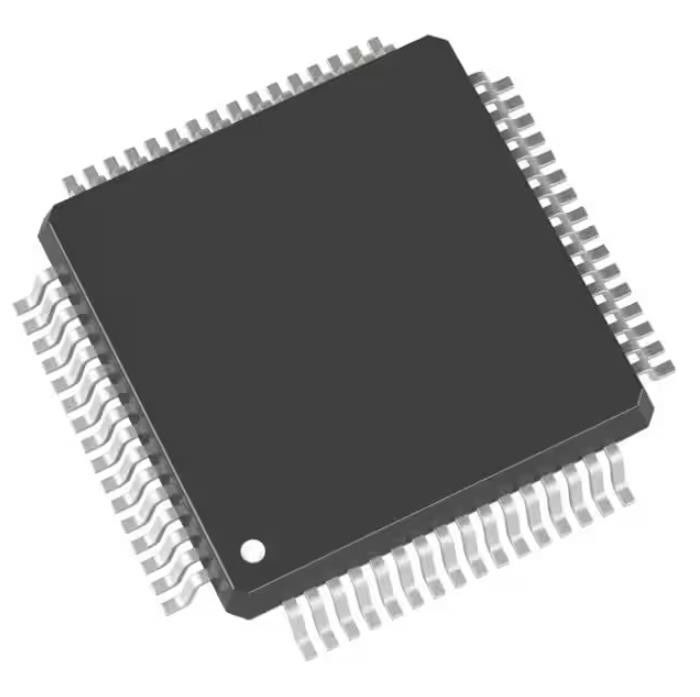

STM32L151R8T6ATR Emmc 메모리 칩 IC Mcu 32bit 64kb 섬광 64lqfp
ARM® Cortex®-M3 STM32L1 마이크로 컨트롤러 IC 32비트 단일 코어 32MHz 64KB(64K x 8) 플래시 64-LQFP(10x10)
사양STM32L151R8T6ATR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | ST마이크로일렉트로닉스 |
| 시리즈 | STM32L1 |
| 패키지 | 테이프 및 릴(TR) |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | ARM® Cortex®-M3 |
| 코어 크기 | 32비트 싱글 코어 |
| 속도 | 32MHz |
| 연결성 | I²C, IrDA, LINbus, SPI, UART/USART, USB |
| 주변기기 | 전압 저하 감지/재설정, 캡 감지, DMA, I²S, POR, PWM, WDT |
| I/O 수 | 51 |
| 프로그램 메모리 크기 | 64KB(64K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | 4K x 8 |
| RAM 크기 | 32K x 8 |
| 전압 - 공급(Vcc/Vdd) | 1.8V ~ 3.6V |
| 데이터 변환기 | A/D 20x12b;D/A 2x12b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 64-LQFP |
| 공급자 장치 패키지 | 64-LQFP(10x10) |
| 기본 제품 번호 | STM32L151 |
특징STM32L151R8T6ATR
• 초저전력 플랫폼
– 1.65V ~ 3.6V 전원 공급 장치
– -40°C ~ 105°C 온도 범위
– 0.28µA 대기 모드(웨이크업 핀 3개)
– 1.11µA 대기 모드 + RTC
– 0.44µA 정지 모드(16개의 웨이크업 라인)
– 1.38µA 정지 모드 + RTC
– 10.9µA 저전력 실행 모드
– 185µA/MHz 실행 모드
– 10nA 초저 I/O 누설
– 웨이크업 시간 < 8µs
• 코어: ARM® Cortex®-M3 32비트 CPU
– 32kHz에서 최대 32MHz까지
– 1.25DMIPS/MHz(드라이스톤 2.1)
– 메모리 보호 장치
• 리셋 및 공급 관리
– 5가지 임계값을 선택할 수 있는 매우 안전한 저전력 BOR(브라운아웃 리셋)
– 초저전력 POR/PDR
– 프로그래밍 가능한 전압 검출기(PVD)
• 클럭 소스
– 1 ~ 24MHz 수정 발진기
– 보정이 있는 RTC용 32kHz 발진기
– 고속 내부 16MHz 공장 트리밍 RC(+/- 1%)
– 내부 저전력 37kHz RC
– 내부 다중 속도 저전력 65kHz ~ 4.2MHz
– CPU 클록 및 USB용 PLL(48MHz)
• 사전 프로그래밍된 부트로더
– USART 지원
• 개발 지원
– 직렬 와이어 디버그 지원
– JTAG 및 트레이스 지원
• 최대 83개의 빠른 I/O(73개의 I/O 5V 허용), 모두 16개의 외부 인터럽트 벡터에 매핑 가능
• 추억
– ECC가 있는 최대 128Kbytes 플래시 메모리
– 최대 32KB RAM
– ECC가 있는 최대 4Kbytes의 실제 EEPROM
– 80바이트 백업 레지스터
애플리케이션 ~의STM32L151R8T6ATR
ST 초저전력 연속체는 기능 호환성에도 있습니다.
• 핀 수가 20~144개이고 크기가 3 x 3mm로 축소된 10개 이상의 패키지
• 4 ~ 512Kbyte 범위의 메모리 밀도
환경 및 수출 분류STM32L151R8T6ATR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
