상세 정보 |
|||
| 시리즈: | STM32L4 | 패키지: | 트레이 |
|---|---|---|---|
| 제품 상태: | 활동가 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
| 핵심 프로세서: | ARM® Cortex®-M4 | 핵심 사이즈: | 32-비트 단일코어 |
| 속도: | 80MHz | 연결성: | 캔뷔스, I2C, 적외선 통신 협회, 린뷔스, MMC / SD, QSPI, SAI, SPI, SWPMI, UART / 범용 동기／비동기 송수신 회로 |
제품 설명

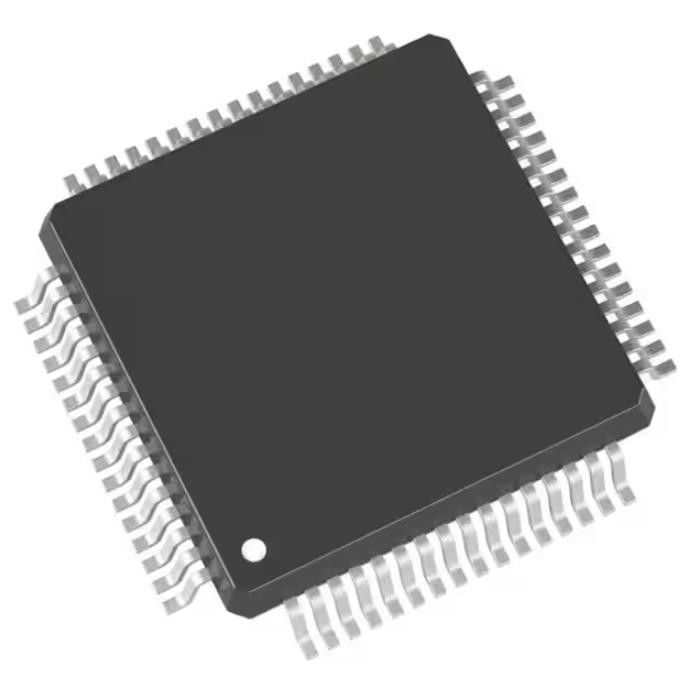

STM32L431RCT6 에m크 메모리 칩 Ic Mcu 32 비트 256kb 플래시 64lqfp
ARM® Cortex®-M4 STM32L4 마이크로컨트롤러 IC 32-비트 단일코어 80MHz 256KB (256K x 8) 순간 64-lqfp (10x10)
STM32L431RCT6의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | 스트미크로일렉트로닉스 |
| 시리즈 | STM32L4 |
| 패키지 | 트레이 |
| 제품 상태 | 활동가 |
| 프로그램 가능한 디지키 | 검증되지 않습니다 |
| 핵심 프로세서 | ARM® Cortex®-M4 |
| 핵심 사이즈 | 32-비트 단일코어 |
| 속도 | 80MHz |
| 연결성 | 캔뷔스, I2C, 적외선 통신 협회, 린뷔스, MMC / SD, QSPI, SAI, SPI, SWPMI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | 절전은 / 리셋, DMA, PWM, WDT를 발견합니다 |
| 입출력의 수 | 52 |
| 프로그램 메모리 규모 | 256KB (256K x 8) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | - |
| RAM 사이즈 | 64K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 1.71V ~ 3.6V |
| 데이터 변환기 | 자동 예금기 16x12b ; 인수 인도 2x12b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 64-LQFP |
| 공급자 소자 패키지 | 64-lqfp (10x10) |
| 베이스 상품 다수 | STM32L431 |
STM32L431RCT6의 특징
플렉스파워컨트롤과 오우 초저전력
- 3.6 Ｖ 전원 공급기에 대한 1.71 Ｖ
- -40 'Ｃ 내지 85/105/125 'Ｃ 온도 범위
- VBAT 방식으로 200 nA : RTC와 32x32-bit 백업 레지스터를 위한 공급
- 8 nA 셧다운 모드 (5개 슬립 해제 핀)
- 28 nA 대기 모드 (5개 슬립 해제 핀)
- RTC와 280 nA 대기 모드
- 1.0 uA 정지 2 방식, RTC와 1.28 uA
- 84 uA/MHz 실행 모드
- 뱃치 획득 모드 (BAM)
- 4 우리 정지모드로부터의 슬립 해제
- 전압 저하 리셋 (BOR)
- 연결 행렬
오우 핵심 : Arm® 32는 적응할 수 있는 실시간 가속기 (예술 아크엘레르이터티엠)인 FPU가 플래쉬 메모리, 프리컨시업에서 80 마하즈, 마이크로프로세서 유닛, 100DMIPS와 DSP 교육까지 0번 대기 상태 실행을 허용하면서 Cortex®-M4 CPU를 물었습니다
오우 성능 벤치마크
- 1.25 DMIPS/MHz (건석 2.1)
- 273.55 CoreMark® (80 마하즈에 있는 3.42 CoreMark/MHz)
오우 에너지 벤치마크
- 176.7 ULPBench® 스코어
오우 클럭 소스들
- 4 내지 48 마하즈 크리스탈 발진기
- RTC (LSE)를 위한 32 킬로 헤르츠 크리스탈 발진기
- 내부 16 마하즈 공장 다듬어진 RC (±1%)
- 내부의 저동력 32 킬로 헤르츠 RC (±5%)
- 48 마하즈 진동자에 대한 내부 멀티스피드 100 킬로 헤르츠, LSE에 의해 다듬어진 자동차 (±0.25 % 정확도보다 더 좋은)
- 클럭 복구와 내부 48 마하즈
- 시스템 클럭, 오디오, ADC를 위한 2 PLL
STM32L431RCT6의 애플리케이션
전체 메모리를 보호하기 위한 오우 정보판독 보호 (RDP). 3 수준은 다음을 이용 가능합니다
- 수준 0 : 어떤 정보판독 보호
- 레벨 1 : 메모리 정보판독 보호 : 플래쉬 메모리는 리드푸럼 이거나 글로 쓰고에게 어느 쪽이 특징의 결함을 제거하면 연결되고 RAM 또는 부트 스트랩 로더에서 부팅하는 것은 선별적입니다
- 레벨 2 : 칩 정보판독 보호 : 디버그 기능 (Cortex-M4 JTAG와 일련 와이어)이 RAM에서 부팅하고 부트 스트랩 로더 선택이 무력하게 됩니다 (JTAG 퓨즈). 이 선택은 돌이킬 수 없습니다.
환경적이 & STM32L431RCT6의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
