상세 정보 |
|||
| 시리즈: | STM8A | 패키지: | 테이프 & 릴 (TR) |
|---|---|---|---|
| 제품 상태: | 퇴역항공기 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
| 핵심 프로세서: | STM8A | 핵심 사이즈: | 8-비트 |
| 연결성: | 24MHz | 시리즈 STM8A 패키지 테이프 & 릴 (TR) 제품 상태 프로그램 가능한 시대에 뒤떨어진 디지키 전혀 입증된 Cor: | I2C, 린뷔스, SPI, UART / 범용 동기／비동기 송수신 회로 |
제품 설명

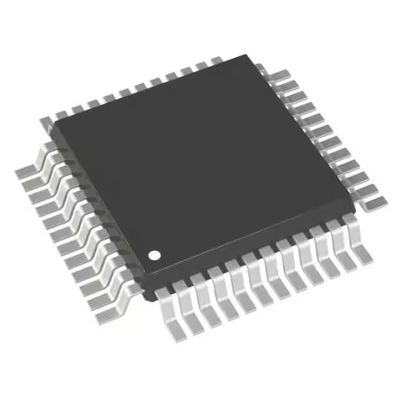

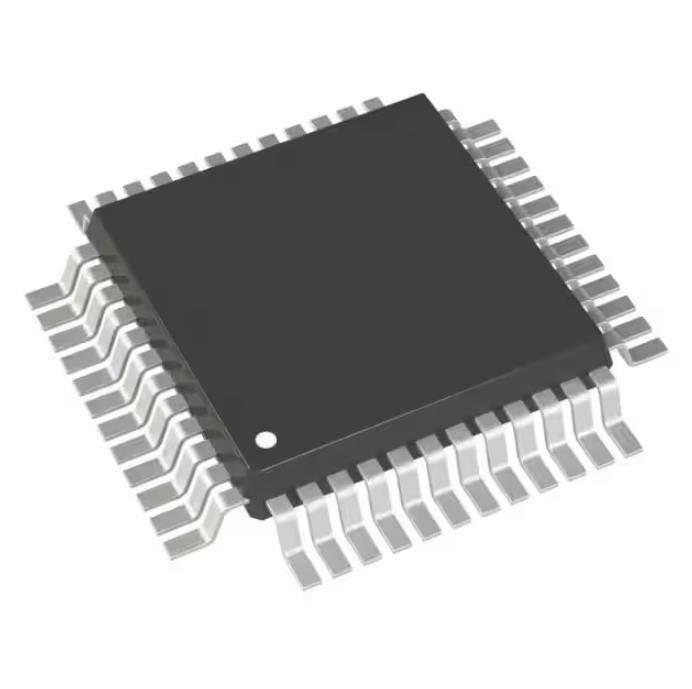

STM8AF6286TAX 에m크 메모리 칩 Ic Mcu 8비트 64kb 플래시 32lqfp
STM8A STM8A 마이크로컨트롤러 IC 8-비트 24MHz 64KB (64K x 8) 순간 32-lqfp (7x7)
STM8AF6286TAX의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | 스트미크로일렉트로닉스 |
| 시리즈 | STM8A |
| 패키지 | 테이프 & 릴 (TR) |
| 제품 상태 | 퇴역항공기 |
| 프로그램 가능한 디지키 | 검증되지 않습니다 |
| 핵심 프로세서 | STM8A |
| 핵심 사이즈 | 8-비트 |
| 속도 | 24MHz |
| 연결성 | I2C, 린뷔스, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 |
| 입출력의 수 | 25 |
| 프로그램 메모리 규모 | 64KB (64K x 8) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | 2K Ｘ 8 |
| RAM 사이즈 | 6K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 3V ~ 5.5V |
| 데이터 변환기 | 자동 예금기 7x10b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 32-LQFP |
| 공급자 소자 패키지 | 32-lqfp (7x7) |
| 베이스 상품 다수 | STM8 |
STM8AF6286TAX의 특징
오우 AEC-Q10x는 자격을 주었습니다
오우 핵심
- 맥스 프크푸 : 24 마하즈
- 하버드 구조와 3 스테이지 파이프 라인과 진보적 STM8A 핵심
- 평균 1.6은 산업 표준 기준을 위해 16 마하즈 프크푸에 10 MIPS의 결과가 되는 / 교육을 순환시킵니다
오우 메모리
- 프로그램 메모리 : 32 내지 128 키로바이트 플래시 프로그램 ; 55 'Ｃ에 있는 자료 보유 20년
- 데이터메모리 : 최고 2까지 키로바이트 실제 데이터 EEPROM ; 내구성 300 크사이클
- 세게 부딪치세요 : 6 키로바이트
오우 클럭 관리
- 외부 시계 입력과 저전력 공진자 진동자
- 내부, 사용자 다듬을수 있는 16 마하즈 RC와 저전력 128 킬로 헤르츠 RC 발진기
- 클럭 감시 장치와 시계 보안 시스템
오우 리셋과 공급 관리
- 기다립니다, 사용자 정의할 수 있는 클럭 게이팅과 / 자동 가동 / 중지 저-전력 모드
- 저소모 전원 연결과 전력 강하 리셋
오우 인터럽트 관리
- 32개 벡터와 형성된 인터럽트 제어장치
- 최고 37까지 외부는 5개 벡터에 중단합니다
오우 타이머들
- 최고 3까지 캡콤과 2개 다용도의 16비트 타이머들은 각각 (IC, OC, PWM을) 보냅니다
- 고급 컨트롤 타이머 : 16비트, 4개 캡콤 채널, 3개의 상보 출력, 부동 시간 삽입과 탄력적 동기화
- 8비트 프리스케일러와 8비트 AR 기초 타이머
- 자동 가동 타이머
- 윈도우와 독립적 감시 타이머들
오우 I/Os
- 최고 68까지 사용자 핀 (11 높은 싱크 I / Os)
STM8AF6286TAX의 애플리케이션
오우 메모리가 각각 128 바이트의 블록으로 조직됩니다
오우 읽기 단위 : 1 word = 4 바이트
오우 기입 /는 단위를 없앱니다 : 1가지 단어 (4 바이트) 또는 1는 안에 (128 바이트)를 차단합니다
오우 쓰기, 소거, 단어와 블록 관리는 메모리가 조화시킨 처리된 오토마틱앨리바이입니다.
환경적이 & STM8AF6286TAX의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
