상세 정보 |
|||
| 제품 상태: | 활동가 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
|---|---|---|---|
| 핵심 프로세서: | STM8 | 핵심 사이즈: | 8-비트 |
| 속도: | 16MHz | 연결성: | I2C, 적외선 통신 협회, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기: | 절전은 / 리셋, DMA, 적외선, 포르, PWM, WDT를 발견합니다 | 입출력의 수: | 30 |
제품 설명

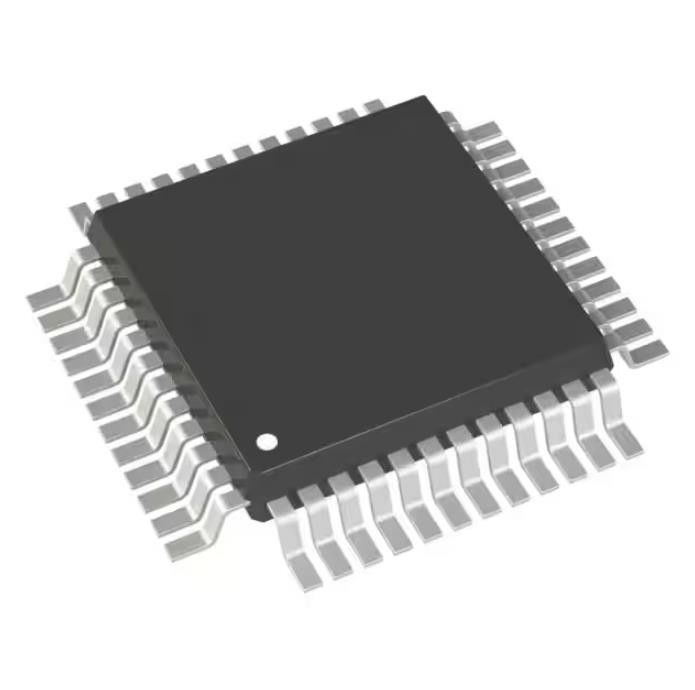

STM8L151K4T6TR Emmc 메모리 칩 IC Mcu 8bit 16kb 섬광 32lqfp
STM8 STM8L EnergyLite 마이크로 컨트롤러 IC 8비트 16MHz 16KB(16K x 8) 플래시 32-LQFP(7x7)
사양STM8L151K4T6TR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | ST마이크로일렉트로닉스 |
| 시리즈 | STM8L 에너지라이트 |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | STM8 |
| 코어 크기 | 8비트 |
| 속도 | 16MHz |
| 연결성 | I²C, IrDA, SPI, UART/USART |
| 주변기기 | 절전 감지/재설정, DMA, IR, POR, PWM, WDT |
| I/O 수 | 30 |
| 프로그램 메모리 크기 | 16KB(16K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | 1K x 8 |
| RAM 크기 | 2K x 8 |
| 전압 - 공급(Vcc/Vdd) | 1.8V ~ 3.6V |
| 데이터 변환기 | A/D 22x12b;D/A 1x12b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 32-LQFP |
| 공급자 장치 패키지 | 32-LQFP(7x7) |
| 기본 제품 번호 | STM8 |
특징STM8L151K4T6TR
• 운영 조건
– 작동 전원 공급 범위 1.8V ~ 3.6V(전원 차단 시 1.65V까지 감소)
– 온도.범위: - 40°C ~ 85, 105 또는 125°C
• 저전력 기능
– 5가지 저전력 모드: 대기, 저전력 실행(5.1µA), 저전력 대기(3µA), 전체 RTC(1.3µA)가 있는 활성 중지, 중지(350nA)
– 소비: 195µA/MHz + 440µA
– I/0당 매우 낮은 누설: 50nA
– 정지 상태에서 빠른 웨이크업: 4.7µs
• 고급 STM8 코어
– Harvard 아키텍처 및 3단계 파이프라인
– 최대 주파수.16MHz, 16 CISC MIPS 피크
– 최대 40개의 외부 인터럽트 소스
• 리셋 및 공급 관리
– 저전력, 매우 안전한 BOR 재설정
5개의 선택 가능한 임계값
– 초저전력 POR/PDR
– 프로그래밍 가능한 전압 검출기(PVD)
• 시계 관리
– 1 ~ 16MHz 수정 발진기
– 32kHz 수정 발진기
– 내부 16MHz 공장 트리밍 RC
– 내부 38kHz 저소비 RC
– 시계 보안 시스템
• 저전력 RTC
– 알람 인터럽트가 있는 BCD 캘린더
– 주기적인 인터럽트로 Halt에서 자동 깨우기
• LCD: 승압 컨버터가 있는 최대 4x28 세그먼트
• 추억
– ECC, RWW가 있는 최대 32Kbyte의 플래시 프로그램 메모리 및 1Kbyte의 데이터 EEPROM
– 유연한 쓰기 및 읽기 보호 모드
– 최대 2KB의 RAM
• DMA
– 4채널;지원되는 주변 장치: ADC, DAC, SPI, I2C, USART, 타이머
애플리케이션 ~의STM8L151K4T6TR
• 하버드 아키텍처
• 3단계 파이프라인
• 32비트 폭의 프로그램 메모리 버스 - 대부분의 명령어를 가져오는 단일 주기
• X 및 Y 16비트 인덱스 레지스터 - 오프셋 및 읽기-수정-쓰기 유형 데이터 조작이 있거나 없는 인덱스 주소 지정 모드 활성화
• 8비트 누산기
• 24비트 프로그램 카운터 - 16Mbyte 선형 메모리 공간
• 16비트 스택 포인터 - 64KB 레벨 스택에 액세스
• 8비트 조건 코드 레지스터 - 마지막 명령의 결과에 대한 7가지 조건 플래그
환경 및 수출 분류STM8L151K4T6TR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
