상세 정보 |
|||
| 회로의 수: | 1 | 비율 - 입력 :출력: | 1:02 |
|---|---|---|---|
| 차이 - 입력 :출력: | 예 / 예 | 입력: | CML, LVDS, LVPECL |
| 출력: | CML | 주파수 - 맥스: | 8 기가헤르츠 |
| 작동 온도: | -40' Ｃ ~ 85' Ｃ (TA) | ||
제품 설명

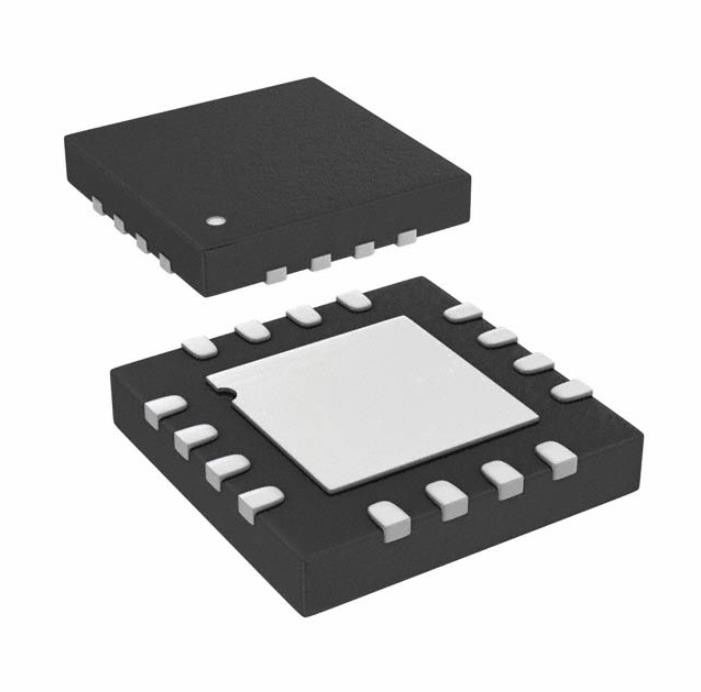

SY58011UMG Emmc 메모리 칩 IC Clk 완충기 1:2 8ghz 16mlf 576-2047-5-Nd
클록 팬아웃 버퍼(분배), 변환기 IC 1:2 8GHz 16-VFQFN 노출형 패드, 16-MLF®
사양SY58011UMG
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 클록/타이밍 | |
| 클록 버퍼, 드라이버 | |
| 제조업체 | 마이크로칩 기술 |
| 시리즈 | 프리시전 엣지® |
| 패키지 | 튜브 |
| 제품 상태 | 활동적인 |
| 유형 | 팬아웃 버퍼(분산), 변환기 |
| 회로 수 | 1 |
| 비율 - 입력:출력 | 1:02 |
| 미분 - 입력:출력 | 예/예 |
| 입력 | CML, LVDS, LVPECL |
| 산출 | CML |
| 빈도 - 최대 | 8GHz |
| 전압 - 공급 | 2.375V ~ 3.6V |
| 작동 온도 | -40°C ~ 85°C |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 16-VFQFN 노출형 패드, 16-MLF® |
| 공급자 장치 패키지 | 16-MLF®(3x3) |
| 기본 제품 번호 | SY58011 |
특징SY58011UMG
• 정밀 1:2, 400mV CML 팬아웃 버퍼
• 낮은 지터 성능:
• 49fsrms 위상 지터(통상)온도/전압에서 AC 성능 보장:
• > 7GHz fmax 클록
• < 60ps t/t, 시간
• < 250ps tpd
• < 15ps 최대.비스듬한
• 100mV의 낮은 입력 신호 수용
• 고유한 입력 종단 및 V-핀은 DC 결합 및 AC 결합 차동 입력을 받아들입니다: LVPECL, LVDS 및 CML
• 낮은 지터 성능:
• 49fsrms 위상 지터(통상)온도/전압에서 AC 성능 보장:
• > 7GHz fmax 클록
• < 60ps t/t, 시간
• < 250ps tpd
• < 15ps 최대.비스듬한
• 100mV의 낮은 입력 신호 수용
• 고유한 입력 종단 및 V-핀은 DC 결합 및 AC 결합 차동 입력을 받아들입니다: LVPECL, LVDS 및 CML
• 50ohms 소스 종단 CML 출력
• 전원 공급 장치 2.5V +5% 및 3.3V +10%
• 산업 온도 범위: -40C ~ +85°C
• 16핀(3mm * 3mm) QFN 패키지로 제공
애플리케이션 ~의SY58011UMG
• AII SONET 및 GigE 클럭 분배
• 파이버 채널 클럭 및 데이터 배포
• 백플레인
• 데이터 분배: OC-48, OC-48+FEC,XAUI
• 백플레인
• 데이터 분배: OC-48, OC-48+FEC,XAUI
• 하이엔드, 낮은 스큐, 멀티프로세서 동기 클록 분배
환경 및 수출 분류SY58011UMG
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
