상세 정보 |
|||
| 제품 상태: | 활동가 | 비트의 숫자: | 10 |
|---|---|---|---|
| 샘플링률 (초당): | 38k | 입력 횟수: | 11 |
| 입력 유형: | 종결한 단일 | 데이터 인터페이스: | SPI |
| 구성: | MUX-S / H-ADC | 비율 - 한손 또는 습기손 및 열손 위험 :ADC: | 1:01 |
| 하이 라이트: | TLC1543QDWR,10비트 아날로그-디지털 변환기,20 SOIC 아날로그-디지털 변환기 |
||
제품 설명
TLC1543QDWR Emmc 메모리 칩 IC Adc 10bit Sar 20soic 296-42694-1-ND

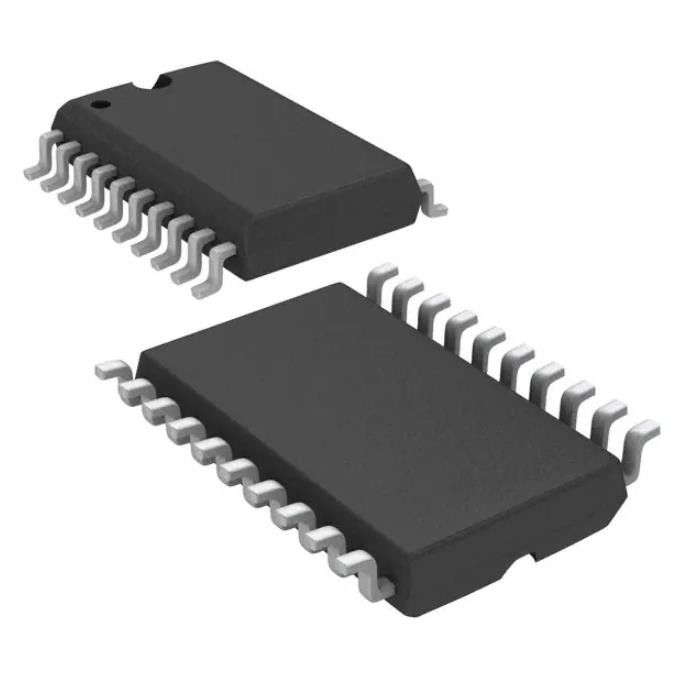

10비트 아날로그-디지털 변환기 11 입력 1 SAR 20-SOIC
사양TLC1543QDWR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 데이터 취득 | |
| 아날로그-디지털 변환기(ADC) | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 비트 수 | 10 |
| 샘플링 속도(초당) | 38k |
| 입력 수 | 11 |
| 입력 유형 | 싱글 엔드 |
| 데이터 인터페이스 | SPI |
| 구성 | MUX-S/H-ADC |
| 비율 - S/H:ADC | 1:01 |
| A/D 컨버터 수 | 1 |
| 건축학 | SAR |
| 참조 유형 | 외부 |
| 전압 - 공급, 아날로그 | 5V |
| 전압 - 공급, 디지털 | 5V |
| 특징 | 선택 가능한 주소 |
| 작동 온도 | -40°C ~ 125°C |
| 패키지/케이스 | 20-SOIC(0.295", 폭 7.50mm) |
| 공급자 장치 패키지 | 20-SOIC |
| 장착 유형 | 표면 실장 |
| 기본 제품 번호 | TLC1543 |
특징TLC1543QDWR
• 10비트 해상도 A/D 컨버터
• 11개의 아날로그 입력 채널
• 세 가지 내장 자체 테스트 모드
• 고유한 샘플 앤 홀드 기능
• 조정되지 않은 총 오류: 최대 ±1LSB
• 온칩 시스템 클록
• 변환 종료(EOC) 출력
• TLC542와 호환되는 터미널
• CMOS 기술
애플리케이션 ~의TLC1543IDWR
TLC1542C, TLC1542I, TLC1542M, TLC1542Q, TLC1543C, TLC1543I 및 TLC1543Q는 CMOS 10비트 스위치 커패시터 연속 근사 아날로그-디지털 변환기입니다.이 장치에는 3개의 입력과 3상태 출력[칩 선택(CS), 입력-출력 클록(I/O CLOCK), 주소 입력(ADDRESS) 및 데이터 출력(DATA OUT)]이 있어 직접 4-와이어를 제공합니다. 호스트 프로세서의 직렬 포트에 대한 인터페이스.이러한 장치는 고속 데이터를 허용합니다.
호스트에서 전송합니다.
환경 및 수출 분류TLC1543QDWR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
