상세 정보 |
|||
| 엠에프르: | 텍사스 인스트루먼츠 사 | 시리즈: | 린mos티엠 |
|---|---|---|---|
| 패키지: | 테이프 & 릴 (TR) | 제품 상태: | 디지키에 중지됩니다 |
| 타입: | 범용 | 요소 수: | 2 |
| 출력형: | CMOS, 푸시 풀, TTL | 전압 - 공급, 단일 / 듀얼 (±): | 4V ~ 16V |
| 하이 라이트: | TLC3702MDRG4,장군은 CMOS IC 비교기를 의도합니다,IC 비교기 2 일반정보는 표현합니다 |
||
제품 설명

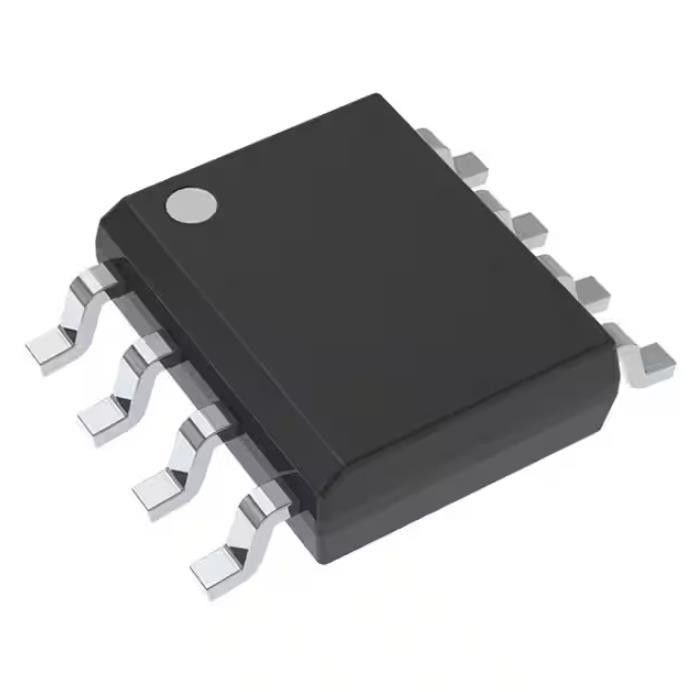

TLC3702MDRG4 Emmc 메모리 칩 IC 비교기 2 세대 Pur 8soic
비교기 범용 CMOS, 푸시풀, TTL 8-SOIC
사양TLC3702MDR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 선의 | |
| 비교기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | LinCMOS™ |
| 패키지 | 테이프 및 릴(TR) |
| 제품 상태 | Digi-Key에서 단종 |
| 유형 | 범용 |
| 요소 수 | 2 |
| 출력 유형 | CMOS, 푸시풀, TTL |
| 전압 - 공급, 단일/이중(±) | 4V ~ 16V |
| 전압 - 입력 오프셋(최대) | 5mV @ 10V |
| 전류 - 입력 바이어스(최대) | 5pA @ 5V |
| 전류 - 출력(일반) | 20mA |
| 전류 - 무부하(최대) | 90µA |
| CMRR, PSRR(일반) | 84dB CMRR |
| 전파 지연(최대) | 4.5µs |
| 히스테리시스 | - |
| 작동 온도 | -55°C ~ 125°C |
| 패키지/케이스 | 8-SOIC(0.154", 폭 3.90mm) |
| 장착 유형 | 표면 실장 |
| 공급자 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | TLC3702 |
특징TLC3702MDR
• 푸시-풀 CMOS 출력 드라이브 정전 용량
풀업 저항이 없는 부하,
IO = ±8mA
• 매우 낮은 전력...5V에서 통상 100μW
• 빠른 응답 시간 ...tPLH = 통상 2.7μs
• 5mV 오버드라이브 사용
• 단일 공급 작동...3V ~ 16V TLC3702M ...4V ~ 16V
• 온칩 ESD 보호
애플리케이션 ~의TLC3702MDR
TLC3702는 단일 공급 장치에서 작동하고 최신 HCMOS 논리 시스템과 호환되도록 설계된 두 개의 독립적인 마이크로파워 전압 비교기로 구성됩니다.LM339와 기능적으로 유사하지만 유사한 응답 시간에 대해 전력의 1/20을 사용합니다.푸시-풀 CMOS 출력 스테이지는 명시된 응답 시간을 달성하기 위해 전력을 소비하는 풀업 저항 없이 직접 용량성 부하를 구동합니다.풀업 저항을 제거하면 전력 소모가 줄어들 뿐만 아니라 보드 공간과 부품 비용도 절약됩니다.출력 단계는 또한 TTL 요구 사항과 완벽하게 호환됩니다.
환경 및 수출 분류TLC3702MDR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
