상세 정보 |
|||
| 원소 당 비트의 숫자: | 4 | 입력 유형: | - |
|---|---|---|---|
| 출력형: | 3-상태 | 경향 - 낮은 출력 하이: | 7.8mA, 7.8mA |
| 전압 - 공급: | 2V ~ 6V | 작동 온도: | -40' Ｃ ~ 85' Ｃ (TA) |
제품 설명

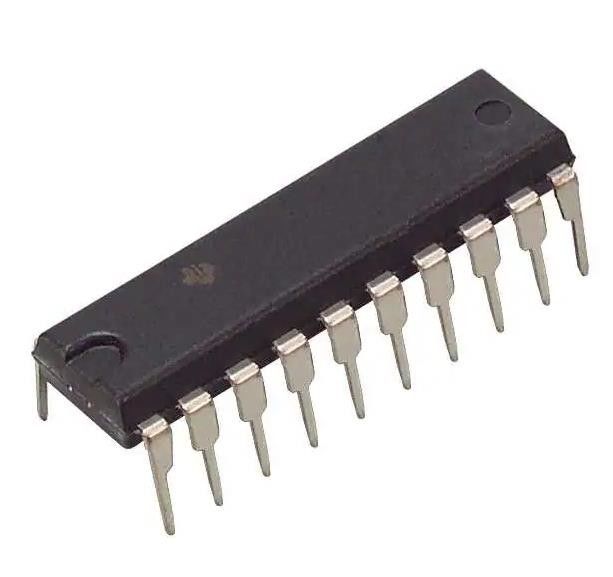

SN74HC244N 버퍼 IC은 요소 3-주 20-pdip마다 4개 비트를 자릅니다
집적 회로 IC 칩 버퍼는 6V 20DIP을 반전시키지 않습니다
SN74HC244N의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 버퍼, 드라이버, 수신기들, 송수신기 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 74HC |
| 패키지 | 튜브 |
| 제품 상태 | 활동가 |
| 논리형 | 반전시키지 않은 버퍼 |
| 요소 수 | 2 |
| 원소 당 비트의 숫자 | 4 |
| 입력 유형 | - |
| 출력형 | 3-주 |
| 경향 - 낮은 출력 하이 | 7.8mA, 7.8mA |
| 전압 - 공급 | 2V ~ 6V |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 관통 홀 |
| 패키지 / 건 | 20번 하락 (0.300 ", 7.62 밀리미터) |
| 공급자 소자 패키지 | 20-PDIP |
| 베이스 상품 다수 | 74HC244 |
SN74HC244N의 특징
2 Ｖ에서 6 Ｖ의 오우 넓은 운영하는 전압 범위
오우 고전류 출력 드라이브 최고 15까지 저전력 쇼트키 트랜지스터 트랜지스터 논리 로드
오우 3-주 생산량 드라이브 모선 또는 버퍼 기억 장치 주소 레지스터
오우 저 전력 소모 : ICC, 80-uA (최대)
오우 전형적 tpd = 11 나노 초
5 Ｖ에 있는 오우 ±6-mA 출력 구동
1 uA (최대)의 오우 저입력 경향
모든 매개 변수인 MIL-PRF-38535에 순응한 제품 위의 오우는 달리 언급되지 않으면 시험됩니다. 모든 다른 제품에, 생산 처리는 반드시 모든 매개 변수의 검사를 포함하지는 않습니다.
SN74HC244N의 애플리케이션
오우 서버
오우 LED 디스플레이
오우 네트워크 스위치
오우 원격통신 기반
오우 모터 구동장치
오우 입출력 확장기
환경적이 & SN74HC244N의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
