상세 정보 |
|||
| 전압 - 공급, 한 개의 (V+): | 3V ~ 4.3V | 전압 - 공급, 듀얼 (V±): | - |
|---|---|---|---|
| -3db 대역폭: | 900MHz | 특징: | 양방향이, USB 2.0 |
| 스위치 회로: | DPDT | 채널 수: | 1 |
| 온-상태 저항 (맥스): | 100hm | 작동 온도: | -40' Ｃ ~ 85' Ｃ (TA) |
| 하이 라이트: | USB는 집적 회로 칩을 바꿉니다,10-UQFN USB 스위치 IC,TS3USB30ERSWR |
||
제품 설명

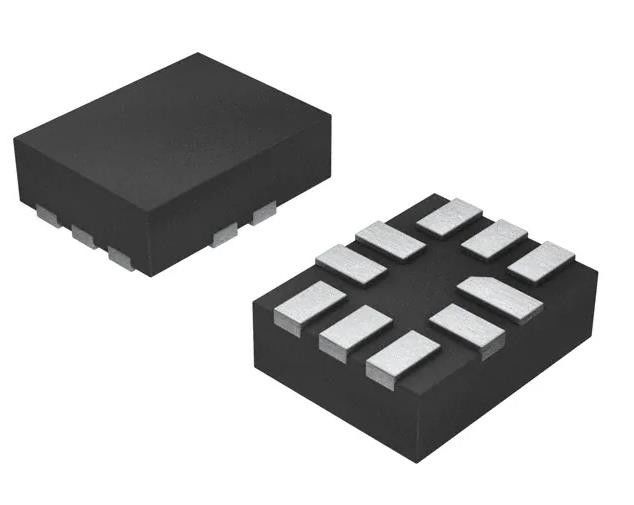

TS3USB30ERSWR 집적 회로 칩 USB 스위치 IC 1 채널 10-uqfn (1.8x1.4)
IC USB 스위치 듀얼 1X2 10UQFN
TS3USB30ERSWR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 아날로그 스위치 - 특수 목적 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 제품 상태 | 활동가 |
| 애플리케이션 | USB |
| 멀티플렉서 / 디멀티플렉서 회로 | - |
| 스위치 회로 | DPDT |
| 채널 수 | 1 |
| 온-상태 저항 (맥스) | 10Ohm |
| 전압 - 공급, 한 개의 (V+) | 3V ~ 4.3V |
| 전압 - 공급, 듀얼 (V±) | - |
| -3db 대역폭 | 900MHz |
| 특징 | 양방향이, USB 2.0 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 10-ufqfn |
| 공급자 소자 패키지 | 10-uqfn (1.8x1.4) |
| 베이스 상품 다수 | TS3USB30 |
TS3USB30ERSWR의 특징
3 Ｖ에서 4.3 Ｖ에 있는 *Vcc 작동
*D+/D- 핀은 최고 5.25까지 Ｖ를 허용합니다
*1.8-V 적합한 콘트롤 핀 입력
*loFF는 부분적 파워 다운 모드 작동을 지지합니다
최대인 *RON = 10 큐
전형적인 *RON = 0.35 큐
전형적인 *Cio(oN) = 7.5 pF
*Low 소비 전력 (1 UA 최대)
전형적인 *-3-dB Bandwidth = 900 마하즈
*Latch-Up 성능은 JESD 78마다 100 마를 초과하고II )를 분류합니다
*ESD 성능은 JESD 22마다 시험을 받았습니다
- 8000-V 인체 모델 (A114 비, 클래스 Il)
- 1000-V 대전 장치 모델 (C101)
*ESD 성능 입출력은 국민 총수요 (2)에 좌현으로 향하게 합니다
- 15000-V 인체 모델
10 핀 UQFN (1.4 밀리미터 Ｘ 1.8 밀리미터)의 *Packaged
TS3USB30ERSWR의 애플리케이션
USB 1.0, 1.1, 및 2.0을 위한 *Routes 신호
*Multi-Purpose 신호 절환
*Portable 전자공학
*Industria
*Consumer 제품
환경적이 & TS3USB30ERSWR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
