상세 정보 |
|||
| 타입: | 버스 스위치 | 회로: | 8 x 1:1 |
|---|---|---|---|
| 독립적인 회로: | 1 | 경향 - 낮은 출력 하이: | - |
| 전압 - 공급: | 2.3V ~ 3.6V | 작동 온도: | -40' Ｃ ~ 85' Ｃ |
| 하이 라이트: | SN74CB3Q3245PWR 집적 회로 IC,집적 회로 IC 20TSSOP |
||
제품 설명

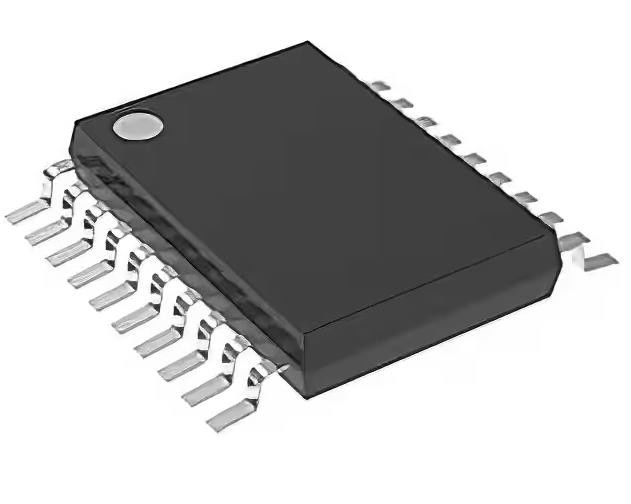

SN74CB3Q3245PWR 집적 회로 IC 버스 스위치 8 Ｘ 1:1 20TSSOP
SN74CB3Q3245PWR 버스 스위치 8 Ｘ 1:1 20 TSSOP
SN74CB3Q3245PWR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 신호 스위치, 멀티플렉서, 디코더 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 74CB |
| 패키지 | 테이프 & 릴 (TR) |
| 제품 상태 | 활동가 |
| 타입 | 버스 스위치 |
| 회로 | 8 Ｘ 1시 1분 |
| 독립적인 회로 | 1 |
| 경향 - 낮은 출력 하이 | - |
| 전압 공급원 | 단일 공급 |
| 전압 - 공급 | 2.3V ~ 3.6V |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 20 TSSOP (0.173 ", 4.40 밀리미터 폭) |
| 공급자 소자 패키지 | 20-TSSOP |
| 베이스 상품 다수 | 74CB3Q3245 |
SN74CB3Q3245PWR의 특징
입력이 제공하는 오우 자료와 통제는 과녁에 미치지 못하게 쏩니다
오우 고대역 자료 경로 클램프 다이오드 (최고 500까지 마하즈 (1)) 오우 저 전력 소모 (전형적인 ICC = 1 마)
2.3 Ｖ부터 3.6 Ｖ까지 IDTQS3VH384 장치 오우 VCC 동작 범위에 해당된 오우
오우 5-V 관대한 I/Os는 기기로 전원을 켰거나 오우 데이터 I/Os 지지 0- 내지 5-V 신호 레벨이 (0.8 V, 1.2 V, 1.5 V, 1.8 V, 2.5 V, 3.3 V, 5 V)를 아래 강화했습니다
오우 로우와 플랫 온-상태 저항 (론) 오우 제어 입력은 TTL 또는 특성 여분 동작 범위 5-V/3.3-V CMOS 출력 (ron = 4 Ω Typ)에 의해 주도적일 수 있습니다
오우 이오프 지원 파트셜-파워-다운 방식
데이터 입출력 포트 활동을 켜는 오우 레일 투 레일
- 0- 내지 5-V 3.3-V VCC 오우 래치-업 성능으로 전환하는 것 100 마를 초과합니다마다
- 0- JESD 78, 2.5-V VCC와 3.3-V 스위칭에 대한 등급 II
오우 양방향성 데이터는 JESD 22 전달 지연마다 시험된 0에 가까운 오우 ESD 성능으로 충만합니다 - 2000-V 인체 모델 (A114-B, 등급 II)
오우 저입력 / 출력 커패시턴스는 로딩과 신호 왜곡을 최소화합니다 - 1000-V 대전 장치 모델 (C101) (CIO(꺼짐 상태) = 3.5 pF Typ)
오우는 양쪽 디지털과 아날로그를 지원합니다
오우는 전환 주파수 (fOE = 20 마하즈 맥스) 애플리케이션을 금식시킵니다 : PCI 인터페이스, 차분 신호
SN74CB3Q3245PWR에 대한 기술
SN74CB3Q3245는 낮고 평평한 온-상태 저항 (론)을 제공하면서, 패스 트랜지스터의 게이트 전압을 올리기 위해 전하 펌프를 이용하는 고대역 FET 버스 스위치입니다. 낮고 평평한 온-상태 저항은 최소 전달 지연을 고려하고, 데이터 입출력 (I/O) 공항을 켜는 레일 투 레일을 지원합니다. 기기는 데이터 버스에 캐피시티브 로딩과 신호 왜곡을 최소화하기 위해 또한 저속 데이터 입출력 전기 용량을 특징으로 합니다. 특히 고대역 애플리케이션을 지원하도록 설계되어 SN74CB3Q3245는 이상적으로 광대역 통신과 네트워킹과 데이터 집중적 컴퓨팅 시스템에 적합한 최적화된 경계면 솔루션을 제공합니다.
환경적이 & SN74CB3Q3245PWR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
