상세 정보 |
|||
| 독립적인 회로: | 2 | 타입: | 버스 스위치 |
|---|---|---|---|
| 회로: | 1x1:1 | 전압 공급원: | 단일 공급 |
| 전압 - 공급: | 2.3V ~ 3.6V | 작동 온도: | -40' Ｃ ~ 85' Ｃ |
| 하이 라이트: | SN74CB3Q3305PWR 집적 회로 칩,집적 회로 칩 8TSSOP |
||
제품 설명

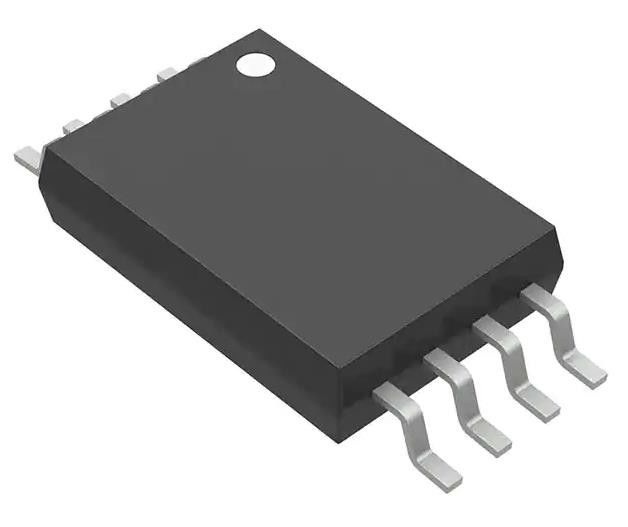

SN74CB3Q3305PWR 집적 회로 칩 버스 스위치 1 Ｘ 1:1 8TSSOP
SN74CB3Q3305PWR 버스 스위치 1 Ｘ 1:1 8 TSSOP
SN74CB3Q3305PWR의 상술
| Ｃ 아테고리 | 집적 회로 (ICs) |
| 신호 스위치, 멀티플렉서, 디코더 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 74CB |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| 제품 상태 | 활동가 |
| 타입 | 버스 스위치 |
| 회로 | 1 Ｘ 1시 1분 |
| 독립적인 회로 | 2 |
| 경향 - 낮은 출력 하이 | - |
| 전압 공급원 | 단일 공급 |
| 전압 - 공급 | 2.3V ~ 3.6V |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 8 TSSOP (0.173 ", 4.40 밀리미터 폭) |
| 공급자 소자 패키지 | 8-TSSOP |
| 베이스 상품 다수 | 74CB3Q3305 |
SN74CB3Q3305PWR의 특징
오우 고대역 자료 경로 (최고 500까지 마하즈) 1
오우 5-V 관대한 I/Os는 장치로 전원을 켰거나, 전원을 껐습니다
오우 로우와 동작 범위 (전형적인 ron = 3 Ω) 에 평평한 온-상태 저항 (론) 특성
오우 지원은 자료 입출력 포트에 공급을 넘어서 전압을 입력했습니다
- 3.3 Ｖ VCC와 0 내지 5 Ｖ 스위칭
- 2.5 Ｖ VCC와 0 내지 3.3 Ｖ 스위칭
오우 양방향성 데이터는 0에 가까운 전달 지연으로 충만합니다
오우 저입력 또는 출력 커패시턴스는 로딩과 신호 왜곡 (전형적인 CIO(꺼짐 상태) = 3.5 pF)를 최소화합니다
오우 고속 스위칭 주파수 (fOE = 20 마하즈 최대)
입력이 제공하는 오우 자료와 통제는 클램프 다이오드를 미치지 못합니다
오우 저 전력 소모 (전형적인 ICC = 0.25 마)
2.3 Ｖ부터 3.6 Ｖ까지 오우 VCC 동작 범위
오우 데이터 I/Os 지지 0 내지 5 Ｖ 신호 레벨 (0.8 V,1.2 Ｖ와 1.5 Ｖ, 1.8 Ｖ, 2.5 Ｖ, 3.3 Ｖ와 5 Ｖ)
오우 제어 입력은 TTL에 의해 가동될 수 있거나 5 V/3.3 Ｖ CMOS가 출력합니다
오우 이오프는 부분 전력 아래로 모드 작동을 지지합니다
오우 래치-업 성능은 JESD 78, 등급 II마다 100 마를 초과합니다
SN74CB3Q3305PWR의 애플리케이션
오우 인터넷 전화 단말 : 유선이고 무선입니다
오우 광학 모듈
오우 광 네트워킹 : 섬유와 에폰 에 비디오
오우 구내 전화 교환기 (PBX)
오우 와이맥스와 무선 통신 기반 시설 장비
오우 USB, 차분 신호 인터페이스
오우 버스 차단
환경적이 & SN74CB3Q3305PWR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
