상세 정보 |
|||
| 프로그램 가능한 타입: | 프로그램 가능한 시스템에서 | 지연 시간 tpd(1) 맥스: | 15 나노 초 |
|---|---|---|---|
| 전압 공급 - 내부의: | 4.5V ~ 5.5V | 논리소 / 블록의 번호: | 32 |
| 매크로셀의 수: | 128 | 게이트의 수: | 6000 |
| 입출력의 수: | 64 | 작동 온도: | -40°C ~ 85°C (TA) |
| 하이 라이트: | ISPLSI1032E-70LTN 복합 프로그램가능 논리 장치,100TQFP 프로그램 가능한 논리 장치 |
||
제품 설명

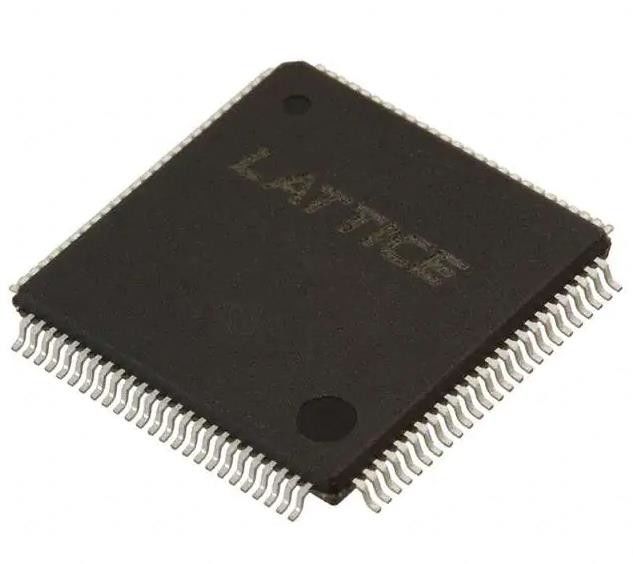

ISPLSI1032E-70LTN 복잡한 프로그래밍 가능한 논리 장치 IC 128MC 15NS 100TQFP
ISPLSI 1032E-70LTNI IC CPLD 128MC 15NS 100TQFP
스펙ISPLSI1032E-70LTN
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| CPLD (복합 프로그래밍 가능한 논리 장치) | |
| Mfr | 라티스 반도체 회사 |
| 시리즈 | ispLSI® 1000E |
| 패키지 | 트레이 |
| 제품 상태 | 구식 |
| 프로그래밍 가능한 타입 | 시스템 프로그래밍 |
| 지연 시간 tpd(1) 최대 | 15 ns |
| 전압 공급 - 내부 | 4.5V ~ 5.5V |
| 논리 요소/블록 수 | 32 |
| 대세포 수 | 128 |
| 성문 수 | 6000 |
| I/O 수 | 64 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 100LQFP |
| 공급자의 장치 패키지 | 100TQFP (14x14) |
| 기본 제품 번호 | ISPLSI 1032E |
특징의ISPLSI1032E-70LTN
• 고밀도 프로그래밍 가능한 논리
6000 PLD 게이트
64개의 I/O 핀, 8개의 전용 입력
192개 등록물
고속 글로벌 인터커넥트
빠른 카운터, 국가 기계, 주소 디코더 등에 대한 광범위한 입력 게팅
무작위 논리를 위한 작은 논리 블록 크기
• 고성능 E2CMOS® 기술
fmax = 125MHz 최대 작동 주파수
1 tpd = 7.5 ns 전파 지연
TTL 호환되는 입력과 출력
전기적 으로 지워지고 재프로그램 할 수 있는
비휘발성
제조시 100% 테스트
사용되지 않는 제품 기간 종료 에너지 절약
• 시스템 내 프로그래밍
시스템 내 프로그래밍 (ISPTM) 5V만
생산수익률 증가, 시장에 출시되는 기간 단축 및 제품의 품질 향상
더 빠른 프로토타입 제작을 위해 용접 장치들을 재프로그램
• 필드 프로그램 가능한 게이트 배열의 밀도와 유연성을 가진 PLD의 사용의 편리성과 빠른 시스템 속도를 제공합니다.
전체 프로그래밍 가능한 장치는 접착소 논리와 구조화된 디자인을 결합할 수 있습니다.
✅ 핑 잠금 능력 향상
4개의 전용 시계 입력 핀
동시계와 비동시계 시계
프로그램 가능한 출력 스레브 속도 제어 스위치 소음을 최소화
유연한 핀 배치
최적화된 글로벌 라우팅 풀은 글로벌 상호 연결을 제공합니다.
납 없는 패키지 옵션
ISPLSI1032E-70LTN의 설명
ispLSI 1032E는 192개의 레지스터, 64개의 유니버설 I/O 핀, 8개의 전용 입력 핀,네 개의 전용 클럭 입력 핀과 글로벌 라우팅 풀 (GRP).
환경 및 수출 분류ISPLSI1032E-70LTN
| ATTRIBUTE | 설명 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
