상세 정보 |
|||
| 지연 시간 tpd(1) 맥스: | 10 나노 초 | 전압 공급 - 내부의: | 3V ~ 3.6V |
|---|---|---|---|
| 논리소 / 블록의 번호: | 8 | 매크로셀의 수: | 128 |
| 게이트의 수: | 2500 | 입출력의 수: | 80 |
| 하이 라이트: | EPM3128ATC-10 엔은 회로칩을 통합했습니다,집적 회로 칩 100TQFP |
||
제품 설명

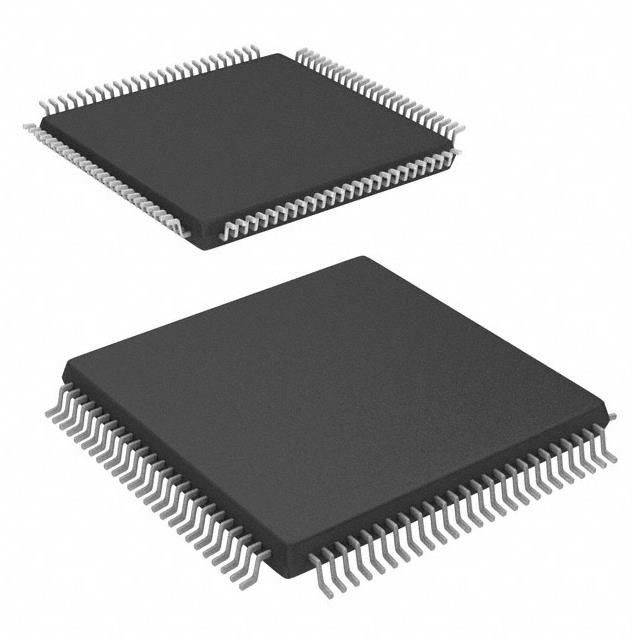

EPM3128ATC-10 엔은 회로칩을 CPLD 128MC 10NS 100TQFP와 통합했습니다
|
IC CPLD 128MC 10NS 100TQFP
|
EPM3128ATC-10 엔의 상술
|
타입
|
기술
|
|
범주
|
집적 회로 (ICs)
|
|
크플즈 (복합 프로그램가능 논리 장치)
|
|
|
엠에프르
|
인텔
|
|
시리즈
|
MAX® 3000A
|
|
패키지
|
트레이
|
|
프로그램 가능한 타입
|
프로그램 가능한 시스템에서
|
|
지연 시간 tpd(1) 맥스
|
10 나노 초
|
|
전압 공급 - 내부의
|
3V ~ 3.6V
|
|
논리소 / 블록의 번호
|
8
|
|
매크로셀의 수
|
128
|
|
게이트의 수
|
2500
|
|
입출력의 수
|
80
|
|
작동 온도
|
0' Ｃ ~ 70' Ｃ (TA)
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
100-TQFP
|
|
공급자 소자 패키지
|
100-tqfp (14x14)
|
|
베이스 상품 다수
|
EPM3128
|
환경적이 & EPM3128ATC-10 엔의 수출 분류
| 특성 | 기술 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
EPM3128ATC-10 엔의 특징
■ 고성능, 저비용 CMOS EEPROM-기반을 둔 프로그램 가능한 논리 장치 (PLDs)는 MAX® 구조를 토대로 했습니다 (표 1을 보세요)
짜맞춘 IEEE Std를 통한 ■ 3.3-V 내부 시스템 프로그램 가능성 (ISP). 1149.1개의 조인트 테스트 액션 그룹 (JTAG)는 진보적 핀 고정장치 능력과 연결됩니다
- IEEE Std로 순응한 ISP 회로. 1532
짜맞춘 ■는 IEEE Std로 순응한 테스트 (BST) 회로를 경계 스캐닝합니다. 1149.1-1990
■ 강화한 ISP 특징 :
- 더 빠른 프로그래밍을 위한 인핸스트 ISP 알고리즘
- isp_done 비트가 완전한 프로그래밍을 보증합니다
- 인시스템 프로그래밍 동안 I/O 핀 위의 풀업 저항기
600에서 10,000개의 사용 가능 게이트까지 이르는 ■ 고밀도 플즈
최고 227.3까지 마하즈의 반대 주파수와 ■ 4.5 나노 초 핀-투-핀 논리 지연
I/O 핀이 5.0-V, 3.3-V, 및 2.5-V 논리 레벨과 호환 가능한 반면에, ■ 멀티볼트티엠 입출력 인터페이스가 장치 코어가 3.3 Ｖ에서 작동할 수 있게 합니다
다양한 박막 쿼드 플랫 팩에서 44에서 256의 범위인 ■ 핀 수
(TQFP), 플래스틱 쿼드 플랫 팩 (PQFP), 플라스틱 제이리드 칩 캐리어 (PLCC)와 정교한 선 BGATM 패키지
■ 가온 소켓팅 지원
빠른, 예상 성능을 위한 ■ 프로그램 가능한 상호 접속 어레이 (PIA) 연속적인 라우팅 구조
짜맞춘 IEEE Std를 통한 ■ 3.3-V 내부 시스템 프로그램 가능성 (ISP). 1149.1개의 조인트 테스트 액션 그룹 (JTAG)는 진보적 핀 고정장치 능력과 연결됩니다
- IEEE Std로 순응한 ISP 회로. 1532
짜맞춘 ■는 IEEE Std로 순응한 테스트 (BST) 회로를 경계 스캐닝합니다. 1149.1-1990
■ 강화한 ISP 특징 :
- 더 빠른 프로그래밍을 위한 인핸스트 ISP 알고리즘
- isp_done 비트가 완전한 프로그래밍을 보증합니다
- 인시스템 프로그래밍 동안 I/O 핀 위의 풀업 저항기
600에서 10,000개의 사용 가능 게이트까지 이르는 ■ 고밀도 플즈
최고 227.3까지 마하즈의 반대 주파수와 ■ 4.5 나노 초 핀-투-핀 논리 지연
I/O 핀이 5.0-V, 3.3-V, 및 2.5-V 논리 레벨과 호환 가능한 반면에, ■ 멀티볼트티엠 입출력 인터페이스가 장치 코어가 3.3 Ｖ에서 작동할 수 있게 합니다
다양한 박막 쿼드 플랫 팩에서 44에서 256의 범위인 ■ 핀 수
(TQFP), 플래스틱 쿼드 플랫 팩 (PQFP), 플라스틱 제이리드 칩 캐리어 (PLCC)와 정교한 선 BGATM 패키지
■ 가온 소켓팅 지원
빠른, 예상 성능을 위한 ■ 프로그램 가능한 상호 접속 어레이 (PIA) 연속적인 라우팅 구조
적합한 ■ PCI
■ 프로그램 가능한 슬루랫을 포함하는 버스 우호적 구조는 제어됩니다
■ 개방 드레인 출력은 옵션으로 합니다
개별적 파란불, 사전 설정, 시계와 시계 인에이블 제어와 ■ 프로그램 가능한 매크로셀 플립-플롭
각각 매크로셀에서 50% 이상의 전력량 감소치를 위한 ■ 프로그램 가능한 절전 모드
매크로셀마다 최고 32까지 곱 항을 허락한 ■ 쉽게 잘 믿는 확장기 곱 항 유통
독점 설계의 보호를 위한 ■ 프로그램 가능한 보안 비트
다음을 포함하여, ■ 강화한 구조적 특징 :
- 6 또는 10 핀 또는 논리 처리 출력 가능 신호
- 선택적 반전과 2개의 글로벌 클럭 신호
- 개선된 진행성을 위한 강화한 상호 연결 자원
- 프로그램가능 출력 슬류 레이트 제어
■ 소프트웨어 설계 지원과 자동 배치 및 배선은 윈도우 기반 PC와 태양을 위한 알테라의 개발 시스템에 의해 제공했습니다
SPARC 스테이션과 휴렛 패커드 9000 시리즈 700/800 워크스테이션
■ 추가적 디자인 엔트리와 시뮬레이션 지원은 EDIF 2 0 0과 3 0 0 넷목록 파일, 파라미터화 모듈 (LPM)의 도서관에 의해 공급했습니다,
베릴로그 HDL과 VHDL과 리듬, 부 논리, 교사와 같은 제3의 제조사들로부터의 인기있는 EDA 도구와의 다른 인터페이스
그래픽, OR 캐드, 시놉시스, 신플리시티와 베리베스트
알테라 석사 프로그래밍 장치 (마이크로프로세서 유닛), 마스터블라스테르트텀 통신 케이블, 바이트블라스터음티엠과 ■ 프로그래밍 지원
병렬 포트 다운로드 케이블, 제3의 제조사들로부터의 프로그래밍 하드웨어와 더불어 빗블라스테르트텀 일련 다운로드 케이블과
잼티엠 표준 시험과 회화형 프로그램 (STAPL) 파일을 지원하는 어떠한 내부 회로 시험기 (.잼 STAPL 바이트-코드, 움직이지 않게 됩니다)
파일 (.jbc) 또는 일련 벡터 포맷 파일 (.스프프)
■ 프로그램 가능한 슬루랫을 포함하는 버스 우호적 구조는 제어됩니다
■ 개방 드레인 출력은 옵션으로 합니다
개별적 파란불, 사전 설정, 시계와 시계 인에이블 제어와 ■ 프로그램 가능한 매크로셀 플립-플롭
각각 매크로셀에서 50% 이상의 전력량 감소치를 위한 ■ 프로그램 가능한 절전 모드
매크로셀마다 최고 32까지 곱 항을 허락한 ■ 쉽게 잘 믿는 확장기 곱 항 유통
독점 설계의 보호를 위한 ■ 프로그램 가능한 보안 비트
다음을 포함하여, ■ 강화한 구조적 특징 :
- 6 또는 10 핀 또는 논리 처리 출력 가능 신호
- 선택적 반전과 2개의 글로벌 클럭 신호
- 개선된 진행성을 위한 강화한 상호 연결 자원
- 프로그램가능 출력 슬류 레이트 제어
■ 소프트웨어 설계 지원과 자동 배치 및 배선은 윈도우 기반 PC와 태양을 위한 알테라의 개발 시스템에 의해 제공했습니다
SPARC 스테이션과 휴렛 패커드 9000 시리즈 700/800 워크스테이션
■ 추가적 디자인 엔트리와 시뮬레이션 지원은 EDIF 2 0 0과 3 0 0 넷목록 파일, 파라미터화 모듈 (LPM)의 도서관에 의해 공급했습니다,
베릴로그 HDL과 VHDL과 리듬, 부 논리, 교사와 같은 제3의 제조사들로부터의 인기있는 EDA 도구와의 다른 인터페이스
그래픽, OR 캐드, 시놉시스, 신플리시티와 베리베스트
알테라 석사 프로그래밍 장치 (마이크로프로세서 유닛), 마스터블라스테르트텀 통신 케이블, 바이트블라스터음티엠과 ■ 프로그래밍 지원
병렬 포트 다운로드 케이블, 제3의 제조사들로부터의 프로그래밍 하드웨어와 더불어 빗블라스테르트텀 일련 다운로드 케이블과
잼티엠 표준 시험과 회화형 프로그램 (STAPL) 파일을 지원하는 어떠한 내부 회로 시험기 (.잼 STAPL 바이트-코드, 움직이지 않게 됩니다)
파일 (.jbc) 또는 일련 벡터 포맷 파일 (.스프프)
