상세 정보 |
|||
| 논리형: | 또는 게이트 | 회로의 수: | 4 |
|---|---|---|---|
| 입력 횟수: | 2 | 전압 - 공급: | 1.65V ~ 3.6V |
| 경향 - 정지하 (맥스): | 1 uA | 경향 - 낮은 출력 하이: | 24mA, 24mA |
| 입력 논리 레벨 - 로우: | 0.7V ~ 0.8V | 입력 논리 레벨 - 최고: | 1.7V ~ 2V |
| 최대 전파 지연 @ V, 최대 CL: | 3.3V, 50pF에 있는 3.6 나노 초 | 작동 온도: | -40' Ｃ ~ 125' Ｃ |
| 하이 라이트: | SN74LVC32ADR 집적 회로 칩,집적 회로는 4개 채널을 자릅니다 |
||
제품 설명

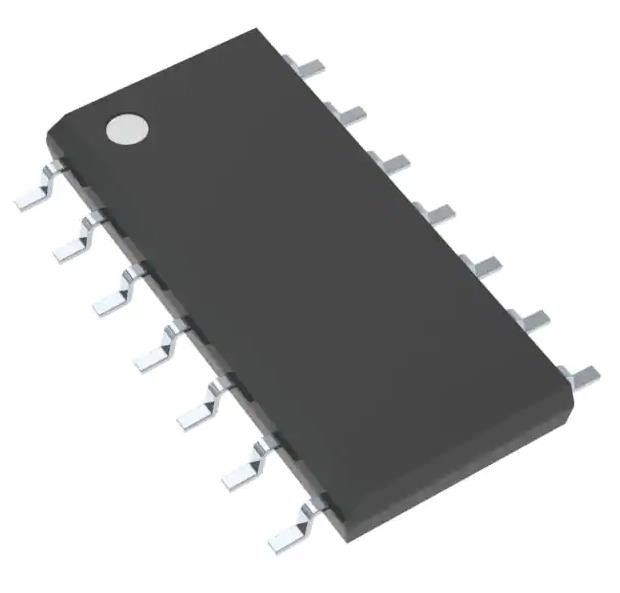

SN74LVC32ADR 집적 회로는 자르거나 IC 4 채널 14-soic을 게이트로 제어합니다
IC 게이트 또는 4CH 2-inp 14SOIC
SN74LVC32ADR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 게이트와 인버터 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 74LVC |
| 패키지 | 테이프 & 릴 (TR) |
| 제품 상태 | 활동가 |
| 논리형 | 또는 게이트 |
| 회로의 수 | 4 |
| 입력 횟수 | 2 |
| 특징 | - |
| 전압 - 공급 | 1.65V ~ 3.6V |
| 경향 - 정지하 (맥스) | 1 uA |
| 경향 - 낮은 출력 하이 | 24mA, 24mA |
| 입력 논리 레벨 - 로우 | 0.7V ~ 0.8V |
| 입력 논리 레벨 - 최고 | 1.7V ~ 2V |
| Ｖ, 맥스 CL에 있는 맥스 전달 지연 | 3.3V, 50pF에 있는 3.6 나노 초 |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 공급자 소자 패키지 | 14-soic |
| 패키지 / 건 | 14 SOIC (0.154 ", 3.90 밀리미터 폭) |
| 베이스 상품 다수 | 74LVC32 |
SN74LVC32ADR의 특징
오우는 1.65 Ｖ에서부터 3.6 Ｖ까지 작동합니다
-40' Ｃ부터 +85' Ｃ까지 특정한 오우,
+125' Ｃ에 대한 -40' Ｃ와 +125' Ｃ에 대한 -55' Ｃ
오우 입력은 5.5 Ｖ에 전압을 받아들입니다
3.3 Ｖ에 있는 3.8 나노 초의 오우 맥스 티피드
오우 전형적 VOLP (출력 접지 도약) < 0="">
오우 전형적 VOHV (출력 VOH는 VCC = 3.3 Ｖ에 있는 > 2 Ｖ, TA = 25' Ｃ를 미치지 못합니다)
오우 래치-업 성능은 JESD 17마다 250 마를 초과합니다
모든 매개 변수인 MIL-PRF-38535에 순응한 제품 위의 오우는 달리 언급되지 않으면 시험됩니다. 모든 다른 제품에, 생산 처리는 반드시 모든 매개 변수의 검사를 포함하지는 않습니다.
오우 ESD 보호는 JESD 22를 초과합니다
- 2000-V 인체 모델
- 200-V 기계모델
- 1000-V 대전 장치 모델
SN74LVC32ADR의 애플리케이션
오우 AV 수신기들
오우 오디오 플랫폼 : 포터블
오우 블루레이 플레이어들과 홈 시어터
오우 MP3 플레이어들 또는 리코더
오우 개인 휴대 정보 단말기 (PDA)
오우 전원 : 텔레콤 / 서버 AC / DC 공급 : 단일 제어기 : 아날로그와 디지털 기계
오우 고체 상태 드라이브 (SSDs) : 고객과 기업
오우 TVs : LCD와 디지털과 고화질 (HDTV)
오우 태블릿 : 기업
오우 화면 분석학 : 서버
오우 무선 헤드셋과 키보드와 마우스
환경적이 & SN74LVC32ADR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
