상세 정보 |
|||
| 회로의 수: | 2 | 입력 횟수: | 2 |
|---|---|---|---|
| 특징: | 슈미트 트리거 | 전압 - 공급: | 1.65V ~ 5.5V |
| 경향 - 정지하 (맥스): | 1 uA | 경향 - 낮은 출력 하이: | 32mA, 32mA |
| 입력 논리 레벨 - 로우: | 0.2V ~ 1.2V | 입력 논리 레벨 - 최고: | 1.4V ~ 3.6V |
| 최대 전파 지연 @ V, 최대 CL: | 5V, 50pF에 있는 4.9 나노 초 | 작동 온도: | -40' Ｃ ~ 85' Ｃ |
| 하이 라이트: | NC7WZ14P6X 인버터 집적 회로 칩,집적 회로 칩 SC-88 |
||
제품 설명

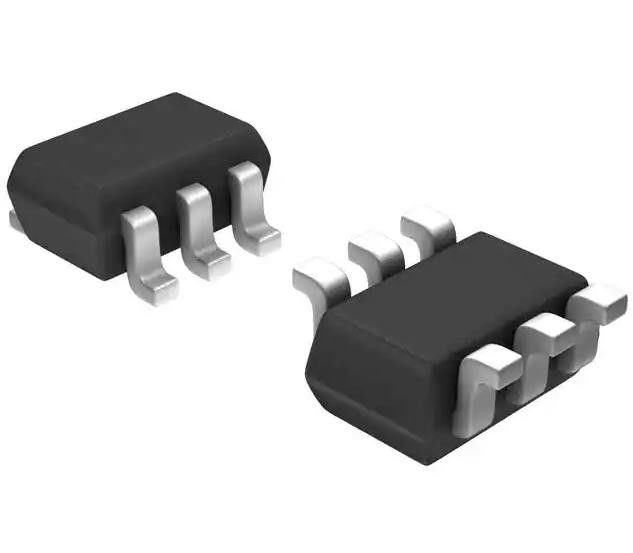

2 채널 슈미터 트리거 SC-88과 NC7WZ14P6X 인버터 집적 회로 칩
인버터, LVC/LCX/Z 시리즈, 2-fu
NC7WZ14P6X의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 게이트와 인버터 | |
| 엠에프르 | 온새미 |
| 시리즈 | 7WZ |
| 패키지 | 테이프 & 릴 (TR) |
| 제품 상태 | 퇴역항공기 |
| 논리형 | 인버터 |
| 회로의 수 | 2 |
| 입력 횟수 | 2 |
| 특징 | 슈미터 트리거 |
| 전압 - 공급 | 1.65V ~ 5.5V |
| 경향 - 정지하 (맥스) | 1 uA |
| 경향 - 낮은 출력 하이 | 32mA, 32mA |
| 입력 논리 레벨 - 로우 | 0.2V ~ 1.2V |
| 입력 논리 레벨 - 최고 | 1.4V ~ 3.6V |
| Ｖ, 맥스 CL에 있는 맥스 전달 지연 | 5V, 50pF에 있는 4.9 나노 초 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 공급자 소자 패키지 | SC-88 (SC-70-6) |
| 패키지 / 건 | 6-TSSOP, SC-88, SOT-363 |
| 베이스 상품 다수 | 7WZ14 |
NC7WZ14P6X의 특징
* 초고속이 다음을 가속시킵니다 5V VCC에 있는 50pF로의 티피드 3.2 나노 초 (전형적인)
* 고출력은 다음을 운전합니다 3V VCC에 있는 ±24mA
* 광범위한 VCC 작동은 다음을 정렬시킵니다 1.65V 내지 5.5V
* 3.3V VCC에 운영된 LCX Ｗ 암탉의 경기들 성능
* Pow 소포체 다우 엔고 임피던스 입력 / 출력
* 초과 전압 허용한도 입력은 5V 내지 3V 번역을 용이하게 합니다
* 독점적 소음 / EMI 감소 회로
* 극소형 마이크로파크트텀 패키지
* 공간-절약 SC70 패키지
NC7WZ14P6X에 대한 기술
NC7WZ14는 ON 반도체의 타이니로그릭의 초고속 (UHS) 시리즈로부터의 듀얼 인버터 Ｗ i번째 슈미트 트리거 장치 입력입니다.
환경적이 & NC7WZ14P6X의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
