상세 정보 |
|||
| PLL: | 예 | 입력: | LVCMOS, LVDS, LVPECL |
|---|---|---|---|
| 출력: | LVCMOS, LVDS, LVPECL | 회로의 수: | 1 |
| 비율 - 입력 :출력: | 3:12 | 차이 - 입력 :출력: | 예 / 예 |
| 주파수 - 맥스: | 2.6Ghz | 분할기 / 곱셈 장치: | 아니오 /를 동의하세요 |
| 전압 - 공급: | 3.15V ~ 3.45V | 작동 온도: | -40' Ｃ ~ 85' Ｃ |
| 하이 라이트: | LMK04816BISQX/NOPB 집적 회로는 자릅니다,집적 회로 칩 2.6GHz |
||
제품 설명

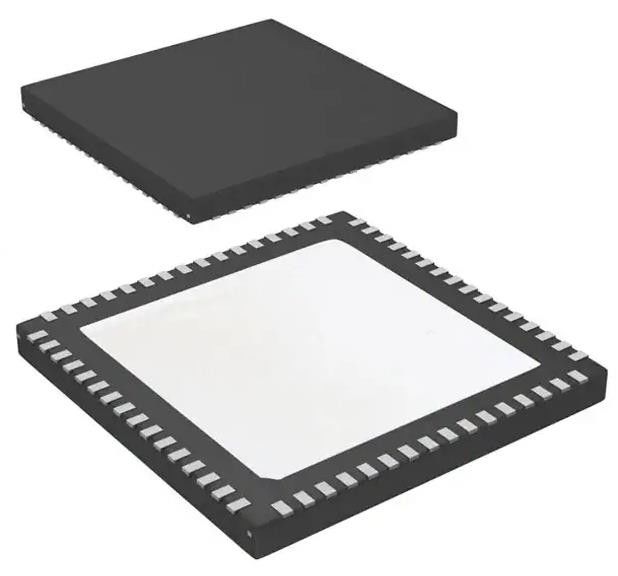

LMK04816BISQX/NOPB 집적 회로는 2.6GHz 1 64-WFQFN 노출된 패드로 자릅니다
IC 시계 듀얼 PLL 64WQFN
LMK04816BISQX/NOPB의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 시계 발생기, 피볼스, 주파수 합성기 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 플라티늄티엠 |
| 패키지 | 테이프 & 릴 (TR) |
| 제품 상태 | 활동가 |
| PLL | 예 |
| 입력 | LVCMOS, LVDS, LVPECL |
| 출력 | LVCMOS, LVDS, LVPECL |
| 회로의 수 | 1 |
| 비율 - 입력 :출력 | 3:12 |
| 차이 - 입력 :출력 | 예 / 예 |
| 주파수 - 맥스 | 2.6GHz |
| 분할기 / 곱셈 장치 | 아니오 /를 동의하세요 |
| 전압 - 공급 | 3.15V ~ 3.45V |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 64-WFQFN 노출된 패드 |
| 공급자 소자 패키지 | 64-wqfn (9x9) |
| 베이스 상품 다수 | LMK04816 |
LMK04816BISQX/NOPB의 특징
오우 극히 낮은 RMS 지터 성능
- 100 일천초분의 일초 RMS 지터 (20 마하즈에 대한 12 킬로 헤르츠)
- 123 일천초분의 일초 RMS 지터 (20 마하즈에 대한 100 Hz)
오우 이중 루프 PLLATINUMTM PLL 구조
- PLL1
- 통합된 저잡음 수정 발진기 회로
- 입력 클럭이 잃어버리는 홀드오버 모드
- 자동이거나 설명서 촉발과 복구
- PLL2
- 정상화된 1-HZ PLL 잡음 플로어의
-227 dBc/Hz
- 위상 검출기 비율은 상승합니다 155 마하즈
- 오스신 주파수 더블러
- 통합된 저잡음 VCO
- VCO 주파수는 2370 마하즈에서 2600 마하즈까지 이릅니다
LOS와 오우 세 과다한 입력 시계
- 자동장치와 매뉴얼 스위치-오버 방식
오우 50% 듀티 사이클 출력 분할, 1045년에 대한 1 (균일하고 이상한)
오우 LVPECL 또는 LVDS 또는 LVCMOS 프로그램가능 출력
오우 정확성 디지털 딜레이, 고정되거나 다이나믹앨리애드쥐스트러블
오우 25 추신 조치 아날로그 지연 제어, 최고 575까지 추신
오우 1/2 시계 분포 기간 단계 디지털 딜레이, 최고 522까지 단계
오우 13 차동 출력 ; 단일 단자인 최고 26
- 최고 5까지 VCXO와 수정 버퍼링된 출력
최고 2600까지 마하즈의 오우 클락 레이트
오우 0-지연 방식
전원 켬에 있는 오우 세 채무 불이행 클록 출력
오우 다중-모드 : 듀얼 PLL과 한 개의 PLL과 클럭 분배
오우 산업용 온드범위 : +85' Ｃ에 대한 -40' Ｃ
오우 3.15-V 내지 3.45-V 작동
오우 패키지 : 64-핀 WQFN (9.0 × 9.0 × 0.8 밀리미터)
LMK04816BISQX/NOPB의 애플리케이션
오우 데이터 변환기 시각재기와 무선 통신 기반 시설
오우 네트워킹, SONET 또는 SDH, DSLAM
오우 메디컬, 비디오, 군대와 항공 우주
오우 테스트와 측정
환경적이 & LMK04816BISQX/NOPB의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
