상세 정보 |
|||
| 멀티플렉서/디멀티플렉서 회로: | 2:01 | 회로 수: | 6 |
|---|---|---|---|
| 온-상태 저항 (맥스): | 6.2옴 | 채널 대 채널 정합 (ΔRon): | 300mOhm |
| 전압 - 공급, 한 개의 (V+): | 1.65V ~ 3.6V | 스위치 시간 (톤, 신사) (맥스): | 59ns, 60.6ns |
| -3db 대역폭: | 240MHz | 전하 주입: | 0.81pC |
| 채널 전기 용량 (CS (떨어져서), (떨어져서) CD): | 13pF, 8.5pF | 경향 - 누출 ((떨어져서) 있습니다) (맥스): | 1uA |
| 하이 라이트: | TS3A27518EPWR,TS3A27518EPWR 통합 회로 칩,24-TSSOP 아날로그 스위치 IC |
||
제품 설명

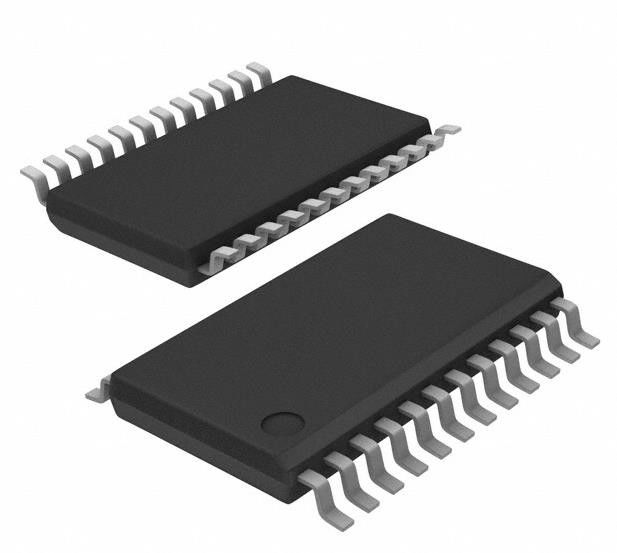

TS3A27518EPWR 6 회로 통합 회로 칩 스위치 2:1 6.2Ohm 24-TSSOP
IC 스위치 SPDTX6 6.2OHM 24TSSOP
스펙 TS3A27518EPWR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 아날로그 스위치, 멀티플렉서, 디멀티플렉서 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 스위치 회로 | SPDT |
| 멀티플렉서/데멀티플렉서 회로 | 2:01 |
| 회로 수 | 6 |
| 상태 내 저항 (최대) | 6.2 오름 |
| 채널 간 일치 (ΔRon) | 300mOhm |
| 전압 - 공급, 단일 (V+) | 1.65V ~ 3.6V |
| 전압 - 공급, 듀얼 (V±) | - |
| 스위치 시간 (톤, 토프) (최대) | 59초, 60.6초 |
| -3dB 대역폭 | 240MHz |
| 충전 주입 | 0.81pC |
| 채널 용량 (CS (폐기), CD (폐기) | 13pF, 8.5pF |
| 전류 - 누출 (IS(오프)) (최대) | 1μA |
| 크로스 스톡 | -62dB @ 10MHz |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 24-TSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 24-TSSOP |
| 기본 제품 번호 | TS3A27518 |
특징의TS3A27518EPWR
• 1.65V에서 3.6V의 단일 공급 작동
• 전원 종료 모드에서 격리, VCC = 0
• 낮은 용량 스위치, 21.5 pF (보통)
• 고속 철도-철도 신호 처리용 최대 240MHz의 대역폭
• 62dB의 교신 및 오프 격리
• 1.8V 논리적으로 호환되는 제어 입력
• 3.6V 용량 조절 입력
• JESD 78, 클래스 II에 따라 100mA를 초과하는 잠금 성능
• JESD 22에 따라 ESD 성능 테스트
2500-V 인체 모델 (A114-B, II급)
1500V 충전 장치 모델 (C101)
• ESD 성능: NC/NO 포트
±6kV 접촉 방출 (IEC 61000-4-2)
• 24-WQFN (4.00 mm × 4.00 mm) 및 24-TSSOP (7.90 mm × 6.60 mm) 패키지
신청서의TS3A27518EPWR
• SD-SDIO 및 MMC 두 포트 MUX
• PC VGA 비디오 MUX 비디오 시스템
• 오디오 및 비디오 신호 경로
환경 및 수출 분류TS3A27518EPWR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
