상세 정보 |
|||
| 종류: | 송수신기 | 규약: | 이더넷 |
|---|---|---|---|
| 운전자들 / 수신기들의 번호: | 전체 | 전압 - 공급: | 1.8V, 2.5V, 3.3V |
| 작동 온도: | -40°C ~ 85°C | 장착형: | 표면 마운트 |
| 하이 라이트: | KSZ9031RNXIC,KSZ9031RNXIC 통합 IC 칩,48-QFN 트랜시버 IC |
||
제품 설명

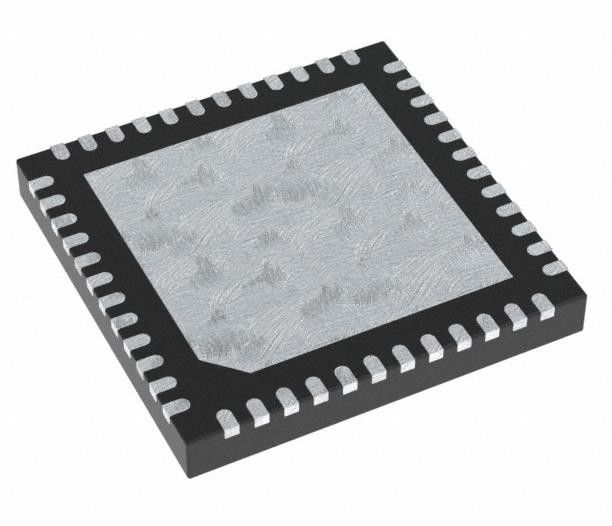

KSZ9031RNXIC 통합 IC 칩 4/4 트랜시버 풀 이더넷 48-QFN (7x7)
IC 트랜시버 풀 4/4 48QFN
스펙 KSZ9031RNXIC
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 운전기, 수신기, 송신기 | |
| Mfr | 마이크로칩 기술 |
| 시리즈 | - |
| 패키지 | 트레이 |
| 제품 상태 | 액티브 |
| 종류 | 송신기 |
| 조약 | 이더넷 |
| 운전자/접수자 수 | 4/4 |
| 듀플렉스 | 가득하다 |
| 데이터 비율 | - |
| 전압 - 공급 | 1.8V, 2.5V, 3.3V |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 48-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 48-QFN (7x7) |
| 기본 제품 번호 | KSZ9031 |
특징의KSZ9031RNXIC
• 단일 칩 10/100/1000 Mbps 이더넷 트랜시버 IEEE 802.3 애플리케이션에 적합
• RGMII 타이밍은 RGMII 버전 2에 따라 칩 내 지연을 지원합니다.0, 외부 지연 및 TX 및 RX 시간 경로에 대한 조정 및 수정에 대한 프로그래밍 옵션
• 3.3V/2.5V/1.8V 허용 I/O와 RGMII
• 자동 협상 자동으로 가장 높은 연결 속도 (10/100/1000 Mbps) 및 듀플렉스 (반/완전) 를 선택
• 디ферен셜 짝을 위한 칩 내 종료 저항
• 단일 3.3V 공급 운영을 지원하기 위해 칩 내 LDO 컨트롤러
• 최대 16KB까지의 대용량 프레임 지원
• 125MHz 참조 시계 출력
• 케이블이 연결되지 않을 때 전력 소비를 줄이기 위해 에너지 감지 전력 다운 모드
• 강력한 사용자 지정 패킷 탐지 기능을 가진 Wake-On-LAN (WOL) 지원
• 링크, 활동 및 속도에 대한 프로그래밍 가능한 LED 출력
• 기초적 방랑 교정
• LinkMD TDR 기반 케이블 진단
• 칩 I/O와 보드 사이의 결함을 탐지하기 위한 NAND 트리 패러미터 지원
• 진단용 루프백 모드
• 자동 MDI/MDI-X 크로스오버 모든 속도에서 쌍 교환을 감지하고 수정합니다.
• 쌍 교환, 쌍 편향 및 쌍 극의 자동 탐지 및 수정
• MDC/MDIO 관리 인터페이스 PHY 등록 구성
• 핀 옵션 중단을
• 전력 절감 및 전력 절감 모드
신청서의KSZ9031RNXIC
• 레이저/네트워크 프린터
• 네트워크 연결 저장장치 (NAS)
• 네트워크 서버
• 메인보드 (GLOM) 에 있는 기가 비트 LAN
• 광대역 게이트웨이
• 기가비트 SOHO/SMB 라우터
• IPTV
• IP 셋톱 박스
• 게임 콘솔
• 트리플 플레이 (데이터, 음성, 비디오) 미디어 센터
• 산업 통제
• 자동차 차량 내 네트워크
환경 및 수출 분류KSZ9031RNXIC
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
