상세 정보 |
|||
| 주요 목적: | 이더넷, PCI 익스프레스 (PCIe) | 입력: | 시계, 크리스탈 |
|---|---|---|---|
| 출력: | HCSL, LVDS | 회로 수: | 1 |
| 비율 - 입력:출력: | 1:02 | 분차 - 입력:출력: | 아니/네 |
| 주파수 - 최대: | 200MHz | 전압 - 공급: | 3V ~ 3.6V |
| 하이 라이트: | PI6C557-03AQLEX,PCI 익스프레스 클럭 타이밍 IC,200MHz 클럭 타이밍 IC |
||
제품 설명

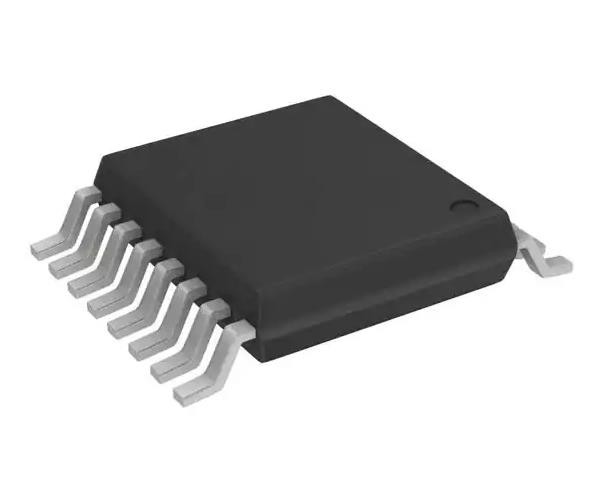

PI6C557-03AQLEX PCI 익스프레스 클럭/타임 IC 200MHz 1 출력 16-TSSOP
IC CLOCK GENERATOR 16TSSOP
스펙 PI6C557-03AQLEX
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 애플리케이션 특정 시계/시간 | |
| Mfr | 다이오드 인코어레이트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| PLL | 네 |
| 주요 목적 | 이더넷, PCI 익스프레스 (PCIe) |
| 입력 | 시계, 크리스탈 |
| 출력 | HCSL, LVDS |
| 회로 수 | 1 |
| 비율 - 입력:출력 | 1:02 |
| 분차 - 입력:출력 | 아니/네 |
| 주파수 - 최대 | 200MHz |
| 전압 - 공급 | 3V ~ 3.6V |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-TSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 16-TSSOP |
| 기본 제품 번호 | PI6C557 |
특징의PI6C557-03AQLEX
* PCIe® 2.0 컴플라이언스
- фаза 지터 - 2.1ps RMS (typ)
* LVDS 호환 출력
* 3.3V ± 10%의 공급 전압
* 25MHz 결정 또는 시계 입력 주파수
* HCSL 출력, 0.8V 전류 모드 미분 쌍
Jitter 35ps 사이클에서 사이클 (typ)
* 스프레드는 -0.5%, -0.75%, 스프레드는 없습니다.
* 스프레드 바이패스 옵션 사용 가능
* 외부 핀을 통한 스프레드 및 주파수 선택
* 완전히 납 없는 & 완전히 RoHS 준수 (고시 1 & 2)
* 알로겐 및 안티몬이 없습니다.
신청서의PI6C557-03AQLEX
* 분리 콘덴시터
- 0.01μF의 분리 콘덴시터는 각 VDD 핀과 지상 평면 사이에 연결되어 VDD 핀에 가능한 한 가까이 배치되어야합니다.
* 크리스탈
- 25MHz 기본 모드 평행 공명 결정 300PPM 이하의 온도 오류를 사용하십시오.
환경 및 수출 분류PI6C557-03AQLEX
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
