상세 정보 |
|||
| 주도 구성: | 로우-측 | 채널형: | 독립형 |
|---|---|---|---|
| 운전자들의 번호: | 2 | 게이트 타입: | 엔-채널 MOSFET |
| 전압 - 공급: | 4V ~ 15V | 로직 전압 - VIL, VIH: | 0.8V, 2.1V |
| 전류 - 피크 출력 (원천, 싱크): | 4A, 4A | 상승 / 강하 시간 (Typ): | 32ns, 26ns |
| 하이 라이트: | MAX5054BATA+T,SMD 게이트 드라이버 IC,8-TDFN 게이트 드라이버 IC |
||
제품 설명

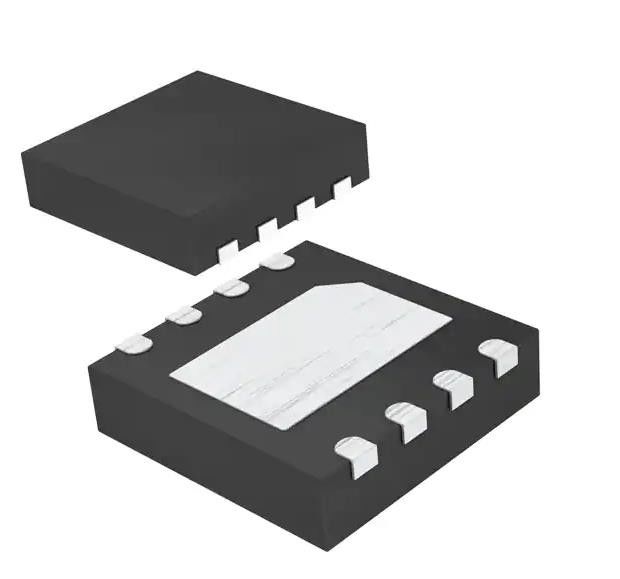

MAX5054BATA+T 게이트 드라이버 IC 반전형 비 반전형 8-TDFN (3x3)
IC GATE DRVR 아래쪽 8TDFN
스펙 MAX5054BATA+T
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 게이트 드라이버 | |
| Mfr | 아날로그 디바이스 인크/맥시엄 인그리게이트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 새로운 디자인 을 위한 것 이 아니다 |
| 구동 구성 | 저쪽 |
| 채널 유형 | 독립적 |
| 운전자 수 | 2 |
| 게이트 타입 | N 채널 MOSFET |
| 전압 - 공급 | 4V ~ 15V |
| 논리 전압 - VIL, HIV | 0.8V, 2.1V |
| 전류 - 최고 출력 (원, 싱크) | 4A, 4A |
| 입력 타입 | 반전, 반전되지 않는 |
| 상승 / 하락 시간 (형) | 32n, 26n |
| 작동 온도 | -40°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-WDFN 노출 패드 |
| 공급자의 장치 패키지 | 8-TDFN (3x3) |
| 기본 제품 번호 | MAX5054 |
특징의MAX5054BATA+T
* 4V ~ 15V 단일 전원 공급 장치
* 4A 피크 소스 / 싱크 드라이브 전류
* 20 ns (형) 퍼진 지연
* 역전 및 비 역전 입력 사이의 일치 지연
* 두 개의 채널 사이의 확산 지연을 맞추는
* VDD / 2 CMOS 논리 입력 (MAX5054AATA)
* TTL 논리 입력 (MAX5054B/MAX5055/MAX5056/MAX5057)
* 0.1 x VDD (CMOS) 및 0.3V (TTL) 로직 입력 히스테레시
* 최대 +18V 로직 입력 (VDD 전압에 관계없이)
* 낮은 입력 용량: 2.5pF (일반)
* 40μA (형) 평온 전류
* -40°C ~ +125°C 운영 온도 범위
* 8-핀 TDFN 및 SO 패키지
신청서의MAX5054BATA+T
* 전력 MOSFET 전환
* 모터 컨트롤
* 스위치 모드 전원 공급 장치
* 전원 공급 모듈
* DC-DC 변환기
환경 및 수출 분류MAX5054BATA+T
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
