상세 정보 |
|||
| FET은 타이핑합니다: | P-채널 | 소스 전압 (프즈스)에 고갈되세요: | 30V |
|---|---|---|---|
| 전류 - 연속 드레인(Id) @ 25°C: | 760mA (Ta) | 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 4.5V, 10V |
| Id, 브그스에 있는 (맥스) 위의 Rds: | 600mA, 10V에 있는 600mOhm | Id에 있는 Vgs(th) (맥스): | 250uA에 있는 1V |
| 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 5.1 10 Ｖ에 있는 nC | 브그스 (맥스): | ±20V |
| Vds에 있는 입력 커패시턴스 (CIS) (맥스): | 25V에서 75pF | 전력 소모 (맥스): | 540mW (Ta) |
제품 설명

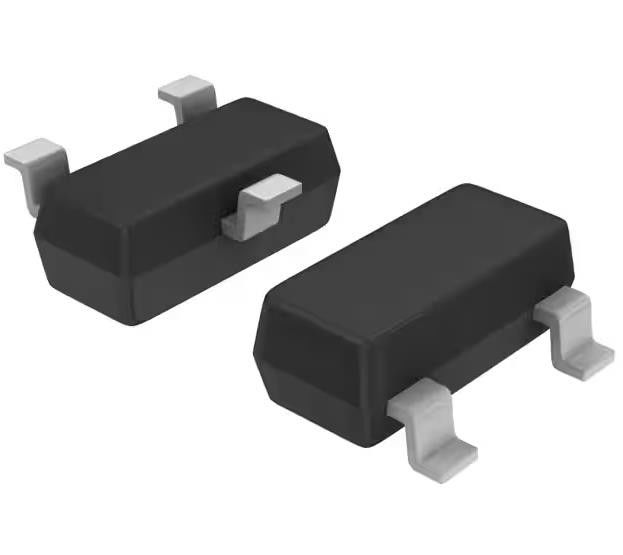

IRLML5103TRPBF 전자 부품 MOSFET P 채널 30V 760mA 540mW
MOSFET P-CH 30V 760MA SOT23
스펙IRLML5103TRPBF
| 유형 | 설명 |
| 분류 | 단일 FET, MOSFET |
| Mfr | 인피니온 테크놀로지 |
| 시리즈 | HEXFET® |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| FET 타입 | P 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 30V |
| 전류 - 연속 배수 (Id) @ 25°C | 760mA (Ta) |
| 구동 전압 (최대 Rds ON, 최소 Rds ON) | 4.5V, 10V |
| Rds ON (Max) @ Id, Vgs | 600mOhm @ 600mA, 10V |
| Vgs(th) (최대) @ Id | 1V @ 250μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 5.1 nC @ 10V |
| Vgs (최대) | ±20V |
| 입력 용량 (Ciss) (Max) @ Vds | 75pF @ 25V |
| FET 특징 | - |
| 전력 분산 (최대) | 540mW (Ta) |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 마이크로3TM/SOT-23 |
| 패키지 / 케이스 | TO-236-3, SC-59, SOT-23-3 |
| 기본 제품 번호 | IRLML5103 |
특징IRLML5103TRPBF
* 5세대 기술
* 초저전력 저항
* P 채널MOSFET
* SOT-23 발자국
* 낮은 프로필 (<1.1mm)
* 테이프 및 롤로 제공 됩니다
* 빠른 전환
* 납 없는
* RoHS 준수, 하로겐 무료
설명IRLML5103TRPBF
5세대 엑스페트 (HEXFET) 는 실리콘 면적당 극히 낮은 전압 저항을 달성하기 위해 첨단 처리 기술을 사용합니다.HEXFET 파워 MOSFET가 잘 알려진 빠른 전환 속도와 견고한 장치 디자인과 결합하여, 설계자에게 매우 효율적이고 신뢰할 수있는 장치를 제공하여 다양한 응용 분야에서 사용할 수 있습니다.
환경 및 수출 분류IRLML5103TRPBF
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
