상세 정보 |
|||
| 전압 - DC 반대 (Vr) (맥스): | 100 Ｖ | 경향 - 평균 정류된 (Io): | 1A |
|---|---|---|---|
| 전압 - 조건에 있는 포워드 (Vf) (맥스): | 1 A에 있는 920 mV | 속도: | 패스트 리커버리 =< 500 나노 초, > 200mA (Io) |
| 역회복 시간 (트르): | 15 나노 초 | 경향 - Vr에 있는 역누출: | 100 Ｖ에 있는 5 uA |
| Vr, Ｆ에 있는 전기 용량: | 4V, 1MHz에 있는 7pF | 공급자의 장치 패키지: | DO-214AC (SMA) |
제품 설명

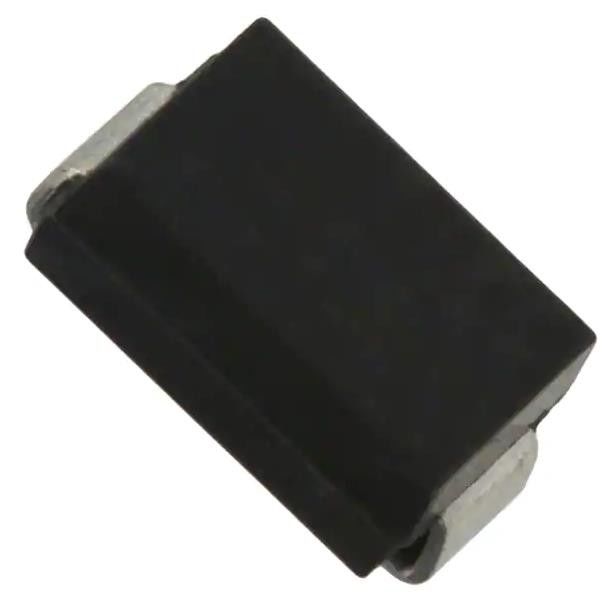

ES1B 전자 부품 다이오드 100V 1A 표면 장착기 DO-214AC (SMA)
바로잡기, 초고속, 1A, 100V,
스펙ES1B
| 유형 | 설명 |
| 분류 | 단일 다이오드 |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 기술 | 표준 |
| 전압 - DC 역전 (Vr) (최대) | 100V |
| 전류 - 평균 수정 (Io) | 1A |
| 전압 - 앞으로 (Vf) (최대) | 920mV @ 1A |
| 속도 | 빠른 회복 = < 500ns, > 200mA (Io) |
| 역회복 시간 (trr) | 15 ns |
| 전류 - 역 누출 @ Vr | 5μA @ 100V |
| 용량 @ Vr, F | 7pF @ 4V, 1MHz |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | DO-214AC, SMA |
| 공급자의 장치 패키지 | DO-214AC (SMA) |
| 작동 온도 - 접점 | -55°C ~ 150°C |
| 기본 제품 번호 | ES1 |
ES1B의 특징
• 표면 장착 용.
• 유리 비활성화 결합.
• 저조한 패키지
• 쉽게 골라서 놓는다.
• 내장 된 스트레스 완화
• 고효율을 위한 초고속 복구 시간
ES1B의 참고
11MHz에서 측정하고 적용된 VR=4.0 볼트
2역회복 테스트 조건: IF=0.5A, IR=1.0A, IRR=0.25A
3PCB 0.2 x 0.2 " (5.0 x 5.0mm) 구리 패드 영역에 장착
환경 및 수출 분류ES1B
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
