상세 정보 |
|||
| 단방향 채널: | 4 | 전압 - 역방향 스탠드오프(통상): | 3.3V (맥스) |
|---|---|---|---|
| 전압 - 고장(최소): | 5.32V | 전압 - 립에 있는 클램핑 (맥스): | 12v |
| 전류 - 피크 펄스(10/1000µs): | 3A (8/20us) | 전력 - 피크 펄스: | 30W |
| 전원 라인 보호: | 아니 | 신청서: | 범용 |
| 주파수로 전기 용량: | 1MHz에 있는 22pF | 작동 온도: | -65' Ｃ ~ 150' Ｃ (TA) |
제품 설명

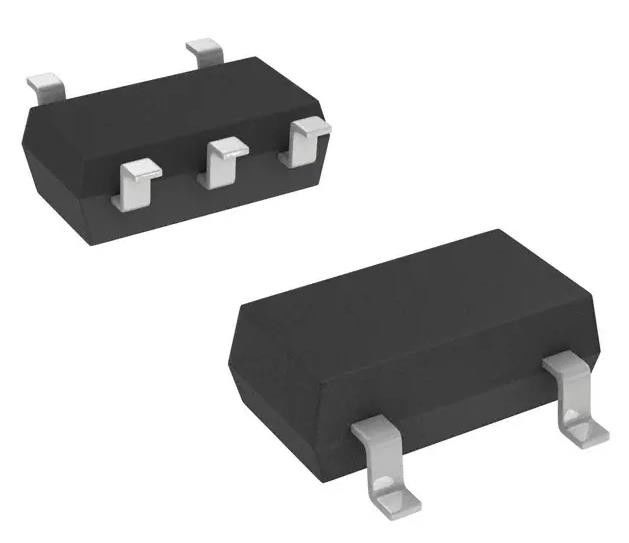

PESD3V3L4UG,115 12V 클램프 3A (8/20μs) Ipp Tvs 다이오드 표면 마운트 5-TSSOP
TVS 다이오드 3.3VWM 12VC 5TSSOP
스펙PESD3V3L4UG115
| 유형 | 설명 |
| 분류 | TVS 다이오드 |
| Mfr | 넥스페리아 USA Inc. |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 종류 | 젠어 |
| 단방향 채널 | 4 |
| 전압 - 역 정지 (형) | 3.3V (최대) |
| 전압 - 분해 (분) | 5.32V |
| 전압 - 클램핑 (최대) @ Ipp | 12V |
| 전류 - 피크 펄스 (10/1000μs) | 3A (8/20μs) |
| 전력 - 최고 펄스 | 30W |
| 전력선 보호 | 아니 |
| 신청서 | 일반적 목적 |
| 용량 @ 주파수 | 22pF @ 1MHz |
| 작동 온도 | -65°C ~ 150°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 5-TSSOP, SC-70-5, SOT-353 |
| 공급자의 장치 패키지 | 5-TSSOP |
| 기본 제품 번호 | PESD3 |
PESD3V3L4UG의 특징115
* 최대 4선 ESD 보호
■ 초저 누출 전류: IRM = 5 nA
■ 낮은 다이오드 용량
■ 20kV까지의 ESD 보호
■ 최고 펄스 전력: PPP = 30 W
■ IEC 61000-4-2; 레벨 4 (ESD)
■ 낮은 클램핑 전압: VCL = 12V
■ IEC 61000-4-5 (파업); IPP = 2.5A
PESD3V3L4UG의 적용115
■ 컴퓨터 및 주변 장치
■ 통신 시스템
■ 오디오 및 비디오 장비
■ 휴대용 전자제품
■ 셀룰러 핸드폰 및 액세서리
■ 가입자 식별 모듈 (SIM) 카드 보호
환경 및 수출 분류PESD3V3L4UG115
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
