상세 정보 |
|||
| FET은 타이핑합니다: | 엔-채널 | 기술: | MOSFET (금속 산화물) |
|---|---|---|---|
| 소스 전압 (프즈스)에 고갈되세요: | 100 Ｖ | 전류 - 연속 드레인(Id) @ 25°C: | 42A (Tc) |
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 10V | Id, 브그스에 있는 (맥스) 위의 Rds: | 18m옴 @ 33A, 10V |
| Id에 있는 Vgs(th) (맥스): | 250uA에 있는 4V | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 10 Ｖ에 있는 100 nC |
| 브그스 (맥스): | ±20V | Vds에 있는 입력 커패시턴스 (CIS) (맥스): | 2930 pF @ 25V |
| 하이 라이트: | IRFR3710ZTRPBF,IRFR3710ZTRPBF 전자 부품,100V 42A N 채널 MOSFET |
||
제품 설명

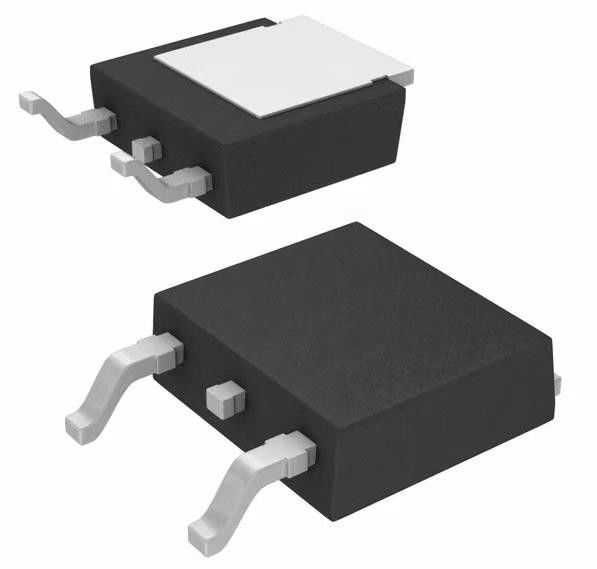

IRFR3710ZTRPBF 전자 부품 N 채널 100 V 42A (Tc) 140W (Tc) D-Pak
MOSFET N-CH 100V 42A DPAK
스펙IRFR3710ZTRPBF
| 유형 | 설명 |
| 분류 | 단일 FET, MOSFET |
| Mfr | 인피니온 테크놀로지 |
| 시리즈 | HEXFET® |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 100V |
| 전류 - 연속 배수 (Id) @ 25°C | 42A (Tc) |
| 구동 전압 (최대 Rds ON, 최소 Rds ON) | 10V |
| Rds ON (Max) @ Id, Vgs | 18mOhm @ 33A, 10V |
| Vgs(th) (최대) @ Id | 4V @ 250μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 100nC @ 10V |
| Vgs (최대) | ±20V |
| 입력 용량 (Ciss) (Max) @ Vds | 2930 pF @ 25V |
| FET 특징 | - |
| 전력 분산 (최대) | 140W (Tc) |
| 작동 온도 | -55°C ~ 175°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | D-Pak |
| 패키지 / 케이스 | TO-252-3, DPak (2 리드 + 탭), SC-63 |
| 기본 제품 번호 | IRFR3710 |
특징IRFR3710ZTRPBF
* 첨단 공정 기술
* 초저저항력
* 175°C 작동 온도
* 빠른 전환
* Tjmax까지 반복되는 산사태
* 여러 패키지 옵션
* 납 없는
IRFR3710ZTRPBF의 적용
이 HEXFET® 파워 MOSFET는 실리콘 면적당 극히 낮은 전압 저항을 달성하기 위해 최신 처리 기술을 사용합니다.이 설계의 추가적인 특징은 175 °C 융합 작동 온도입니다, 빠른 스위치 속도 및 개선 된 반복적인 대산 등급. 이러한 특징은이 디자인을 매우 효율적이고 신뢰할 수있는 장치로 다양한 응용 프로그램에서 사용할 수 있습니다.
환경 및 수출 분류IRFR3710ZTRPBF
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
