상세 정보 |
|||
| 종류: | 드럼 코어, 권선형 | 재료 - 핵심: | 아철산염 |
|---|---|---|---|
| 인덕턴스: | 4.7μH | 허용한도: | ±20% |
| 전류 등급 (Amps): | 2.01 A | 경향 - 포화 (이스아트): | 2.1A |
| 차폐성: | 보호해야 합니다 | DC 저항 (DCR): | 최대 45mOhm |
| 작동 온도: | -40' Ｃ ~ 125' Ｃ | 인덕턴스 주파수 - 테스트: | 100 킬로 헤르츠 |
| 하이 라이트: | SD53-4R7-R,드럼 코어 와이어 와운드 인듀서,4.7 uH 보호된 와이어와운드 인듀서 |
||
제품 설명

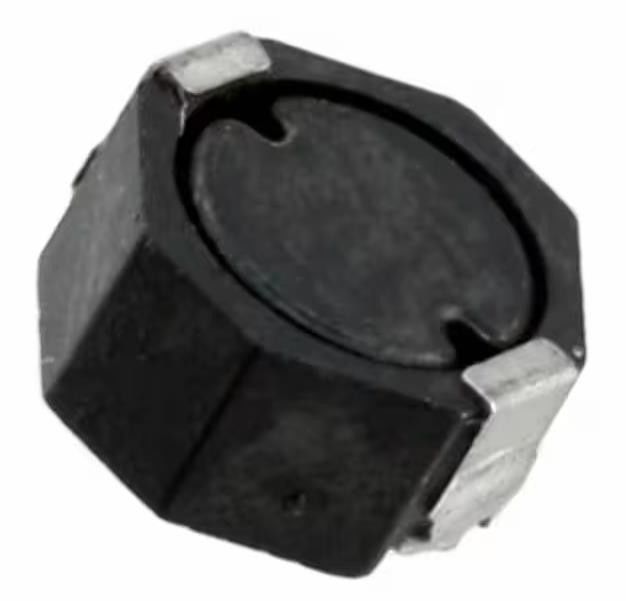

SD53-4R7-R 4.7 μH 보호 된 드럼 코어, 와이어 와운드 인듀서 2.01 A 45mOhm 맥스
고정 IND 4.7UH 2.01A 45MOHM SMD
스펙SD53-4R7-R
| 유형 | 설명 |
| 분류 | 고정 인덕터 |
| Mfr | 이튼 - 전자 부문 |
| 시리즈 | SD53 |
| 패키지 | 테이프 & 롤 (TR) |
| 종류 | 드럼 코어, 와이어 와운드 |
| 재료 - 핵심 | 페리트 |
| 인덕턴스 | 4.7 μH |
| 용인성 | ±20% |
| 현재 등급 (Amp) | 2.01 A |
| 전류 - 포화 (Isat) | 2.1A |
| 보호 | 보호 |
| DC 저항 (DCR) | 최대 45mOhm |
| Q @ Freq | - |
| 주파수 - 자기 공명 | - |
| 등급 | - |
| 작동 온도 | -40°C ~ 125°C |
| 인덕턴스 주파수 - 테스트 | 100kHz |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 비 표준 |
| 공급자의 장치 패키지 | - |
| 크기 / 차원 | 0.205" L x 0.205" W (5.20mm x 5.20mm) |
| 높이 - 앉은 자 (최대) | 0.118" (3.00mm) |
특징SD53-4R7-R
• 팔각형 모양 은 보드 공간 을 이용 한다
• 보호 된 드럼 코어
• 인덕턴스 범위 1.1 uH에서 100 uH
전류 범위 0.44A에서 4.8A
• 5.7 mm x 5.2 mm의 발자국 표면 장착 패키지 높이 3.0 mm
• 페리트 핵 물질
• 알로겐, 납 없는, RoHS 준수
SD53-4R7-R의 응용
• 데스크톱 컴퓨터
• 노트북 및 노트북 조절기
• LED 및 화이트 LED 드라이버
• 디지털 카메라, 미디어 장치
• 배터리 전원 시스템
환경 및 수출 분류SD53-4R7-R
| ATTRIBUTE | 설명 |
| RoHS 상태 | RoHS 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| ECCN | EAR99 |
| HTSUS | 8504.50.8000 |
