상세 정보 |
|||
| 기술: | 표준 | 전압 - DC 반대 (Vr) (맥스): | 50 Ｖ |
|---|---|---|---|
| 경향 - 평균 정류된 (Io): | 3A | 전압 - 조건에 있는 포워드 (Vf) (맥스): | 900mV @ 3A |
| 속도: | 패스트 리커버리 =< 500 나노 초, > 200mA (Io) | 역회복 시간 (트르): | 25 나노 초 |
| 경향 - Vr에 있는 역누출: | 10μA @ 50V | Vr, Ｆ에 있는 전기 용량: | 4V, 1MHz에 있는 45pF |
| 작동 온도 - 결합: | -55' Ｃ ~ 150' Ｃ | 장착형: | 표면 마운트 |
| 하이 라이트: | ES3AB-13-F,ES3AB-13-F 전자 부품,단일 다이오드 50V 3A |
||
제품 설명

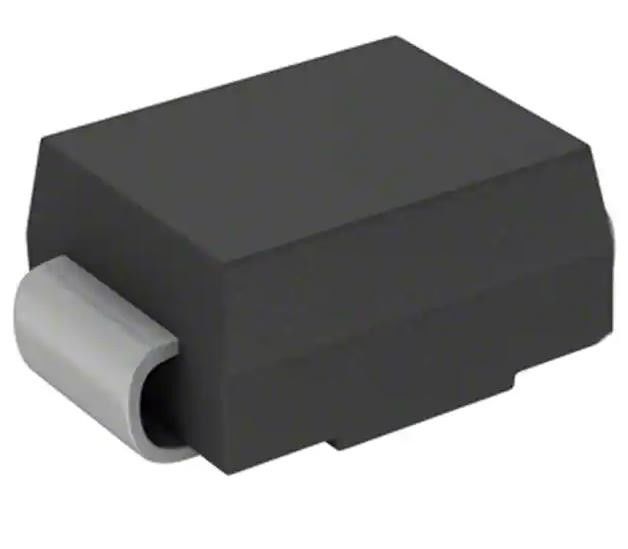

ES3AB-13-F 전자 부품 다이오드 50V 3A 표면 장착 SMB
다이오드 GEN PURP 50V 3A SMB
스펙ES3AB-13-F
| 유형 | 설명 |
| 분류 | 단일 다이오드 |
| Mfr | 다이오드 인코어레이트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 기술 | 표준 |
| 전압 - DC 역전 (Vr) (최대) | 50V |
| 전류 - 평균 수정 (Io) | 3A |
| 전압 - 앞으로 (Vf) (최대) | 900mV @ 3A |
| 속도 | 빠른 회복 = < 500ns, > 200mA (Io) |
| 역회복 시간 (trr) | 25 ns |
| 전류 - 역 누출 @ Vr | 10μA @ 50V |
| 용량 @ Vr, F | 45pF @ 4V, 1MHz |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | DO-214AA, SMB |
| 공급자의 장치 패키지 | 중소기업 |
| 작동 온도 - 접점 | -55°C ~ 150°C |
| 기본 제품 번호 | ES3A |
특징ES3AB-13-F
* 유리 패시베이트 다이 콘스트럭션
* 초고속 복구 시간 높은 효율성
* 100A 피크까지 전압 과부하 등급
* 자동 조립에 이상적입니다.
* 납 없는 완공; RoHS 준수 (1 & 2 참고)
* 알로겐 및 안티몬이 없습니다.
ES3AB-13-F의 적용
* 사건: SMB/SMC
* 케이스 재료: 폼플라스틱. UL 연화성 등급 94V-0
* 습도 민감도: J-STD-020에 따라 레벨 1
* 터미널: 납 없는 접착 (매트 틴 마무리). MIL-STD-202, 방법 208에 따라 soldable
* 양극성: 카토드 밴드 또는 카토드 노치
* SMB 무게: 0.093 그램 (약)
* SMC 무게: 0.21 그램 (약)
환경 및 수출 분류ES3AB-13-F
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
