상세 정보 |
|||
| 종류: | 안내 (철도에 대한 철도) | 단방향 채널: | 4 |
|---|---|---|---|
| 전압 - 역방향 스탠드오프(통상): | 5V (맥스) | 전압 - 고장(최소): | 6.5V |
| 전압 - 립에 있는 클램핑 (맥스): | 15V | 전류 - 피크 펄스(10/1000µs): | 5A (8/20us) |
| 전력 - 피크 펄스: | 75W | 전원 라인 보호: | 네 |
| 주파수로 전기 용량: | 0.45pF @ 1MHz | 작동 온도: | -55' Ｃ ~ 125' Ｃ (TJ) |
| 하이 라이트: | RCLAMP0544T.TCT,15V 클램프 TVS 다이오드,TVS 다이오드 |
||
제품 설명

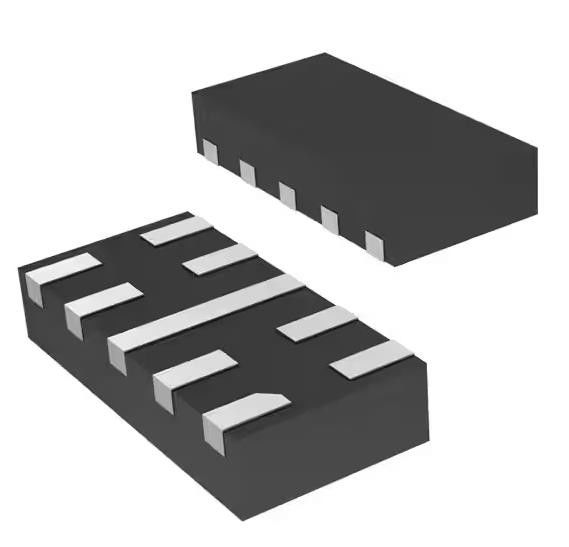

RCLAMP0544T.TCT 15V 클램프 5A (8/20μs) Ipp Tvs 다이오드 표면 마운트 SLP2010P8T
TVS 다이오드 5VWM 15VC SLP2010P8T
스펙RCLAMP0544T.TCT
| 유형 | 설명 |
| 분류 | TVS 다이오드 |
| Mfr | Semtech 코퍼레이션 |
| 시리즈 | 레일클램프® |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 종류 | 스티어링 (레일-레일) |
| 단방향 채널 | 4 |
| 전압 - 역 정지 (형) | 5V (최대) |
| 전압 - 분해 (분) | 6.5V |
| 전압 - 클램핑 (최대) @ Ipp | 15V |
| 전류 - 피크 펄스 (10/1000μs) | 5A (8/20μs) |
| 전력 - 최고 펄스 | 75W |
| 전력선 보호 | 네 |
| 신청서 | HDMI |
| 용량 @ 주파수 | 0.45pF @ 1MHz |
| 작동 온도 | -55°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-XFDFN |
| 공급자의 장치 패키지 | SLP2010P8T |
| 기본 제품 번호 | RCLAMP0544 |
특징RCLAMP0544T.TCT
* 초고속 데이터 라인을 위한 ESD 보호
- IEC 61000-4-2 (ESD) 18kV (공기) 12kV (접촉)
- IEC 61000-4-5 (광) 5A (8/20)
- IEC 61000-4-4 (EFT) 40A (5/50ns)
* 고속 노선에 최적화된 패키지 설계
* 플로우 트루 디자인
* 4개의 I/0 라인을 보호합니다
* 낮은 용량: 0.3pF 전형 (/0에서 l/0)
* 낮은 클램핑 전압
* 낮은 작동 전압: 5V
* 고체 실리콘 계곡 기술
RCLAMP0544T.TCT의 적용
* 휴대전화 및 액세서리
* HDMI
* MDDI 포트
* USB 30
* LVDS
* eSATA
* PCI 익스프레스
환경 및 수출 분류RCLAMP0544T.TCT
| ATTRIBUTE | 설명 |
| RoHS 상태 | RoHS 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
