상세 정보 |
|||
| 채널 수: | 1 | 전압 - 차단: | 4170Vrms |
|---|---|---|---|
| 전류 전달비 (민): | 10mA에 있는 100% | 입력 유형: | AC, DC |
| 출력 유형: | 기본이 있는 트랜지스터 | 전압 - 출력 (맥스): | 30V |
| 경향 - 출력 / 채널: | 50mA | 전압 - 포워드 (Vf) (Typ): | 1.17V |
| 경향 - DC 포워드 (조건) (맥스): | 60 마 | 프스 포화 (맥스): | 400mV |
| 하이 라이트: | H11AA4SR2M,1개 채널 광분리기 트랜지스터,6-SMD 광 격리 트랜지스터 |
||
제품 설명

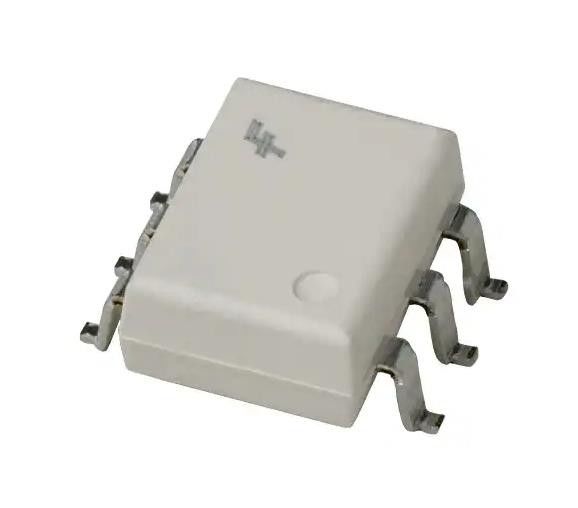

H11AA4SR2M 기본 출력 4170Vrms 1 채널 6-SMD를 가진 오프토이졸레이터 트랜지스터
OPTOISO 4.17KV TRANS W/BASE 6SMD
스펙H11AA4SR2M
| 유형 | 설명 |
| 분류 | 트랜지스터, 광전력 출력 광 단열기 |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 채널 수 | 1 |
| 전압 - 격리 | 4170Vrms |
| 전류 전송 비율 (분) | 100% @ 10mA |
| 전류 전송 비율 (최대) | - |
| 켜기 / 끄기 시간 (형) | - |
| 상승 / 하락 시간 (형) | - |
| 입력 타입 | AC, DC |
| 출력 유형 | 기본이 있는 트랜지스터 |
| 전압 - 출력 (최대) | 30V |
| 전류 - 출력 / 채널 | 50mA |
| 전압 - 앞으로 (Vf) (형) | 1.17V |
| 전류 - DC 전향 (if) (max) | 60mA |
| Vce 포화 (최대) | 400mV |
| 작동 온도 | -40°C ~ 100°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 6-SMD, 갈매기 날개 |
| 공급자의 장치 패키지 | 6-SMD |
| 기본 제품 번호 | H11AA |
특징H11AA4SR2M
■ 양극적 발사자 입력
■ 내장된 역극성 입력 보호
■ 안전 및 규제 승인:
1분 동안 UL1577 4,170 VACRMS
DIN-EN/IEC60747-5-5, 850 V 최고 작업 단열 전압
H11AA4SR2M의 적용
■ AC 라인 모니터
■ 알 수 없는 극성 DC 센서
■ 전화 라인 인터페이스
환경 및 수출 분류H11AA4SR2M
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
