상세 정보 |
|||
| 로직 타입: | D형, 주소 지정 가능 | 회로: | 1:08 |
|---|---|---|---|
| 출력 유형: | 표준 | 전압 - 공급: | 3V ~ 18V |
| 독립적인 회로: | 1 | 지연 시간 - 증식: | 50 나노 초 |
| 경향 - 낮은 출력 하이: | 6.8mA, 6.8mA | 작동 온도: | -55°C ~ 125°C |
| 패키지 / 케이스: | 16 SOIC (0.154 ", 3.90 밀리미터 폭) | 공급자의 장치 패키지: | 16-SOIC |
| 하이 라이트: | CD4099BM96,CMOS 8비트 주소 로치 |
||
제품 설명

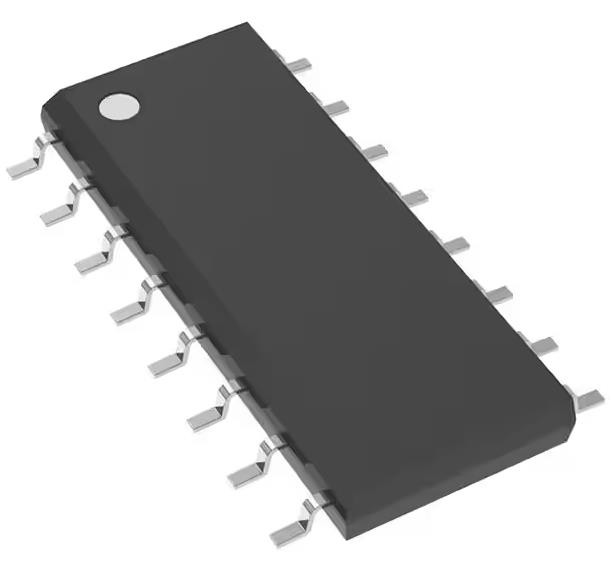

CD4099BM96 D 타입, 주소 1 채널 1:8 IC 표준 16-SOIC
IC 8BIT ADDRESSABL LATCH 16-SOIC
스펙CD4099BM96
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 잠금 장치 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 4000B |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 로직 타입 | D 타입, 주소 |
| 회로 | 1:08 |
| 출력 유형 | 표준 |
| 전압 - 공급 | 3V ~ 18V |
| 독립 회로 | 1 |
| 지연 시간 - 번식 | 50n |
| 전류 - 출력 높고 낮은 | 60.8mA, 6.8mA |
| 작동 온도 | -55°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 16-SOIC |
| 기본 제품 번호 | CD4099 |
특징CD4099BM96
* 일련 데이터 입력동행 출력
* 저장 레지스터 능력 마스터 시어
* 디멀티플렉서 역할을 할 수 있습니다
* 표준화 된 대칭 출력 특성
* 20V의 비상 전류에 대해 100% 테스트
* 최대 입력 전류는 18V에서 1pA (전체 패키지 온도 범위), 18V에서 100nA 및 25°C
* 노이즈 마진 (종합 패키지 온도 범위) = VDD=5 V에서 1 V, VDD=10 V에서 2 V,2.5와트 VDD - 15V
* 5V, 10V, 15V 변수 등급
* JEDEC 잠정 표준 제13B의 모든 요구 사항을 충족합니다. "B-Sefies CMOS 장치의 설명에 대한 표준 사양"
의 적용CD4099BM96
* 다선 디코더
* A/D 변환기
환경 및 수출 분류CD4099BM96
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
