상세 정보 |
|||
| 로직 타입: | 인버터 | 회로 수: | 6 |
|---|---|---|---|
| 입력 횟수: | 1 | 특징: | 슈미트 트리거 |
| 전압 - 공급: | 2V ~ 3.6V | 경향 - 정지하 (맥스): | 10 uA |
| 경향 - 낮은 출력 하이: | 24mA, 24mA | 입력 논리 레벨 - 로우: | 0.4V ~ 0.6V |
| 입력 논리 레벨 - 최고: | 1.7V ~ 2.2V | 최대 전파 지연 @ V, 최대 CL: | 6.5ns @ 3.3V, 50pF |
| 하이 라이트: | MC74LCX14DTR2G,MC74LCX14DTR2G 게이트 인버터 IC |
||
제품 설명

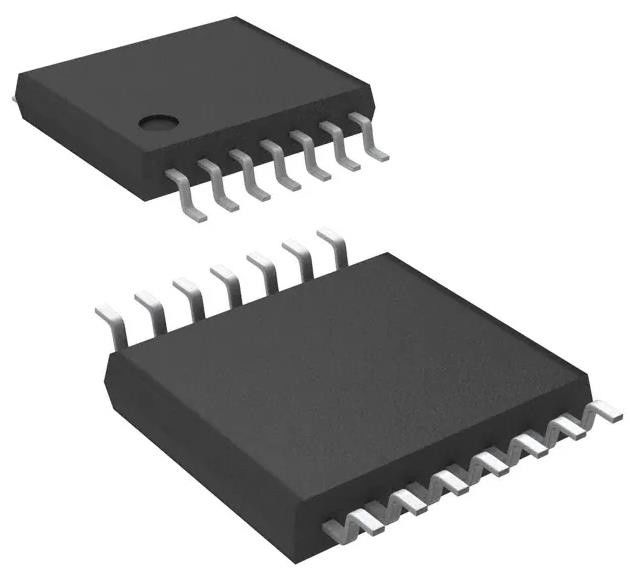

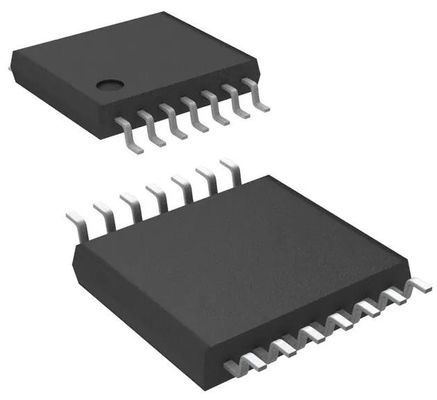

MC74LCX14DTR2G 인버터 IC 6 채널 슈미트 트리거 14-TSSO
IC 인버터 6CH 1-INP 14TSSOP
스펙MC74LCX14DTR2G
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 게이트 및 인버터 | |
| Mfr | 반 |
| 시리즈 | 74LCX |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 로직 타입 | 인버터 |
| 회로 수 | 6 |
| 입력값 수 | 1 |
| 특징 | 슈미트 트리거 |
| 전압 - 공급 | 2V ~ 3.6V |
| 전류 - 조용 (최대) | 10μA |
| 전류 - 출력 높고 낮은 | 24mA, 24mA |
| 입력 논리 레벨 - 낮은 | 0.4V ~ 0.6V |
| 입력 논리 레벨 - 높습니다 | 1.7V ~ 2.2V |
| 최대 전파 지연 @ V, 최대 CL | 6.5ns @ 3.3V, 50pF |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 14-TSSOP |
| 패키지 / 케이스 | 14-TSSOP (0.173", 4.40mm 너비) |
| 기본 제품 번호 | 74LCX14 |
특징MC74LCX14DTR2G
* 2.3V에서 3.6V VCC 동작을 위해 설계되었습니다.
* 5.0 V 허용 입력 − 5.0 V TTL 로직과 인터페이스 용량
* LVTTL 호환
* LVCMOS 호환
* 24mA 균형 출력 싱크 및 소스 용량
* 거의 제로 정적 공급 전류 (10A) 가 시스템 전력 요구 사항을 실질적으로 감소시킵니다.
* 랩업 성능 500mA를 초과
* 현재 드라이브 용량은 소스 / 싱크에서 24mA입니다.
* 핀과 함수 다른 표준 논리 가족과 호환
* ESD 성능: 인체 모델 > 2000 V 기계 모델 > 100 V
* 칩 복잡성: 41 대용량 게이트
* 이 장치는 Pb-Free, Halogen Free/BFR Free이며 RoHS를 준수합니다.
의 적용MC74LCX14DTR2G
MC74LCX14는 2.3에서 3.6V 공급에서 작동하는 Schmitt-Trigger 입력으로 고성능의 헥스 인버터입니다
환경 및 수출 분류MC74LCX14DTR2G
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
