상세 정보 |
|||
| 출력 유형: | DTL, 오픈 컬렉터, 오픈 이미터, RTL, TTL | 전압 - 공급, 단일 / 듀얼 (±): | 5V ~ 36V, ±2.5V ~ 18V |
|---|---|---|---|
| 전압 - 입력옵셋 (맥스): | ±15V에 있는 8mV | 경향 - 입력 바이어스 (맥스): | 1μA @ ±15V |
| 경향 - 출력 (Typ): | - | 경향 - 정지하 (맥스): | 12.5mA |
| 작동 온도: | 0°C ~ 70°C | 공급자의 장치 패키지: | 14-soic |
| 하이 라이트: | LM319MX / NOPB,LM319MX / NOPB 비교기 |
||
제품 설명

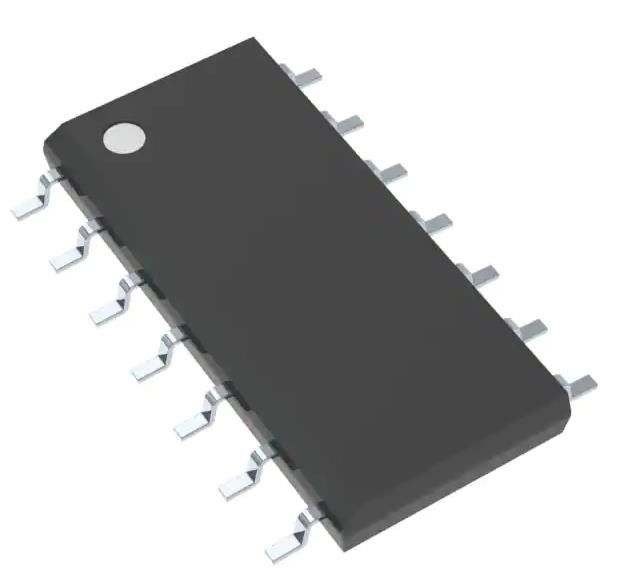

LM319MX / NOPB 비교기 일반 목적 DTL 오픈 컬렉터 오픈 발산기
IC 비교기 2 GEN PUR 14SOIC
스펙LM319MX/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 비교자 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 종류 | 일반적 목적 |
| 원소 수 | 2 |
| 출력 유형 | DTL, 오픈 컬렉터, 오픈 발산자, RTL, TTL |
| 전압 - 공급, 단일/두중 (±) | 5V ~ 36V, ±2.5V ~ 18V |
| 전압 - 입력 오프셋 (최대) | 8mV @ ±15V |
| 전류 - 입력 편차 (최대) | 1μA @ ±15V |
| 전류 - 출력 (형) | - |
| 전류 - 조용 (최대) | 12.5mA |
| CMRR, PSRR (형) | - |
| 전파 지연 (최대) | - |
| 히스테레시스 | - |
| 작동 온도 | 0°C ~ 70°C |
| 패키지 / 케이스 | 14-SOIC (0.154", 3.90mm 너비) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 14-SOIC |
| 기본 제품 번호 | LM319 |
특징LM319MX/NOPB
• 두 가지 독립적 인 비교자
• 단일 5V 공급 장치에서 작동합니다.
• 일반적으로 80 ns 반응 시간 ± 15 V
• 각 쪽에서 최소 2개의 팬아웃
최대 입력 전류 1 μA 온도 이상
• 입력 및 출력은 시스템 지상에서 분리 될 수 있습니다.
• 높은 일반 모드 Slew 비율
의 적용LM319MX/NOPB
LM119 시리즈는 단 하나의 단일 칩으로 제조된 정밀 고속 듀얼 비교 장치입니다.그들은 단일 5V 논리 공급 및 땅까지 공급 전압의 넓은 범위에서 작동하도록 설계되었습니다. 그들은 LM710과 같은 장치보다 더 높은 이득과 낮은 입력 전류를 가지고 있습니다. 출력 단계의 무약 수집기는 LM119을 RTL, DTL 및 TTL와 호환합니다.또한 최대 25 mA의 전류에서 램프와 릴레이를 구동할 수 있습니다..
환경 및 수출 분류LM319MX/NOPB
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
