상세 정보 |
|||
| 채널 수: | 4 | 입력 - 옆 1/Side 2: | 3/1 |
|---|---|---|---|
| 채널형: | 단일 방향입니다 | 전압 - 차단: | 2500Vrms |
| (민) 공통 모드 트랜지엔트 면역: | 25kV/us | 자료 비율: | 25Mbps |
| 전달 지연 트플에 / 티피하들 (맥스): | 28초, 28초 | 펄스 폭 왜곡 (맥스): | 3 나노 초 |
| 상승 / 강하 시간 (Typ): | 20.8ns, 2.9ns | 전압 - 공급: | 3V ~ 5.5V |
| 하이 라이트: | ISO7641FCDWR,ISO7641FCDWR 디지털 격리기 |
||
제품 설명

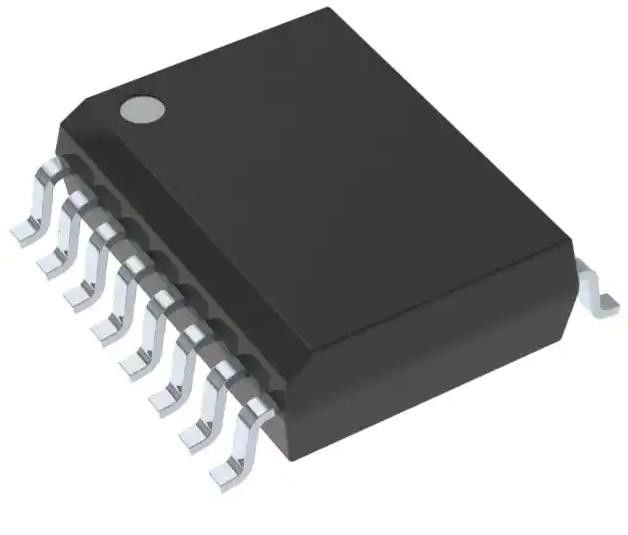

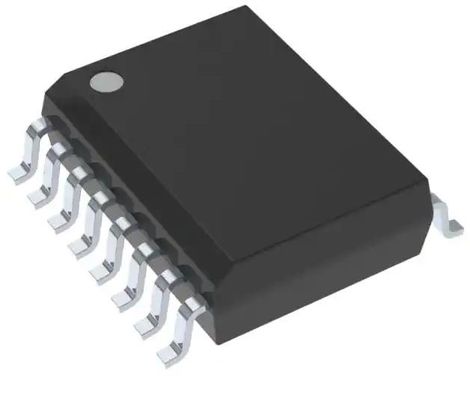

ISO7641FCDWR 일반용 디지털 격리기 2500Vrms 4 채널 25Mbps 25kV/μs
DGTL ISO 2500VRMS 4CH GP 16SOIC
스펙ISO7641FCDWR
| 유형 | 설명 |
| 분류 | 격리장치 |
| 디지털 격리장치 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 기술 | 용량 결합 |
| 종류 | 일반적 목적 |
| 고립 된 힘 | 아니 |
| 채널 수 | 4 |
| 입력물 - 1/2쪽 | 여호와 의 증인, 3/15 |
| 채널 유형 | 단방향 |
| 전압 - 격리 | 2500Vrms |
| 일반 모드 일시 면역력 (분) | 25kV/μs |
| 데이터 비율 | 25Mbps |
| 증식 지연 tpLH / tpHL (최대) | 28초, 28초 |
| 펄스 너비 왜곡 (최대) | 3s |
| 상승 / 하락 시간 (형) | 20.8ns, 2.9ns |
| 전압 - 공급 | 3V ~ 5.5V |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-SOIC (0.295", 7.50mm 너비) |
| 공급자의 장치 패키지 | 16-SOIC |
| 기본 제품 번호 | ISO7641 |
특징ISO7641FCDWR
• 신호 전송 속도: 150 Mbps (M급), 25 Mbps (C급)
• 통합 노이즈 필터 (C-그라드) 를 갖춘 견고한 디자인
• 낮은 전력 소비, 채널 당 전형적인 ICC (3.3-V 공급):
ISO7631FM: 10 Mbps로 2mA
ISO7631FC: 10 Mbps에서 1.5 mA
ISO7641FC: 10 Mbps에서 1.3 mA
• 매우 낮은 ICC_disabled (C급)
• 낮은 전파 지연: 7 ns 전형적 (M급)
• 실패 안전 모드에서 낮은 상태로 출력 기본 설정
• 넓은 온도 범위: 40°C ~ 125°C
• 50KV/μs 일시적 면역, 전형적
• SiO2 격리 장벽으로 장수
• 2.7-V (M-그라드), 3.3-V 및 5-V 공급 및 논리 수준에서 작동합니다.
2.7-V (M-그라드), 3.3-V 및 5-V 레벨 변환
• 폭체 SOIC-16 패키지
• 안전 및 규제 승인
1 UL 1577에 1 분 동안 2500 VRMS 격리
DIN V VDE V 0884-10 및 DIN EN 61010-1에 따라 4242 VPK 기본 단열
CSA 부품 수용 통보 5A, IEC 60950-1 및 IEC 61010-1 최종 장비 표준
GB4943.1-2011에 따른 CQC 인증
EN/UL/CSA 60950-1 및 EN/UL/CSA 61010-1에 따른 TUV 3000 VRMS 강화 단열
의 적용ISO7641FCDWR
• 광 결합기 교체:
산업용 필드버스
프로피버스
모드버스
디바이스넷TM 데이터 버스
Servo 제어 인터페이스
모터 컨트롤
전원 공급 장치
¥ 배터리 팩
환경 및 수출 분류ISO7641FCDWR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
