상세 정보 |
|||
| 기술: | MOSFET (금속 산화물) | 소스 전압 (프즈스)에 고갈되세요: | 30V |
|---|---|---|---|
| 전류 - 연속 드레인(Id) @ 25°C: | 16A (Ta), 42A (Tc) | 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 4.5V, 10V |
| Id, 브그스에 있는 (맥스) 위의 Rds: | 7.1mOhm @ 16A, 10V | Id에 있는 Vgs(th) (맥스): | 2.35V @ 25μA |
| 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 14nC @ 4.5V | 브그스 (맥스): | ±20V |
| 하이 라이트: | IRFH3702TRPBF,N 채널 MOSFET IC 30V,IRFH3702TRPBF MOSFET IC |
||
제품 설명

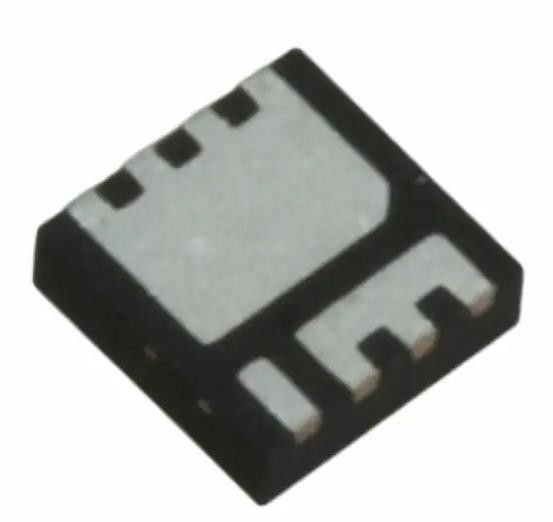

IRFH3702TRPBF N 채널 30 V 16A 42A 2.8W 단일 FET MOSFET 8-PQFN
MOSFET N-CH 30V 16A/42A 8PQFN
스펙LM5116MHX/NOPB
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 단일 FET, MOSFET | |
| Mfr | 인피니온 테크놀로지 |
| 시리즈 | HEXFET® |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 새로운 디자인 을 위한 것 이 아니다 |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 30V |
| 전류 - 연속 배수 (Id) @ 25°C | 16A (Ta), 42A (Tc) |
| 구동 전압 (최대 Rds ON, 최소 Rds ON) | 4.5V, 10V |
| Rds ON (Max) @ Id, Vgs | 7.1mOhm @ 16A, 10V |
| Vgs(th) (최대) @ Id | 2.35V @ 25μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 14 nC @ 4.5 V |
| Vgs (최대) | ±20V |
| 입력 용량 (Ciss) (Max) @ Vds | 1510 pF @ 15V |
| FET 특징 | - |
| 전력 분산 (최대) | 2.8W (Ta) |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 8-PQFN (3x3) |
| 패키지 / 케이스 | 8-PowerVDFN |
| 기본 제품 번호 | IRFH3702 |
특징LM5116MHX/NOPB
낮은 RDS ((ON)
매우 낮은 게이트 요금
PCB의 열 저항에 낮은 접합
완전히 특징화 된 계곡 전압 및 전류
100% RG 테스트
납 없는 (원격 260°C까지 재공류)
RoHS 준수 (하로겐 없는)
의 적용LM5116MHX/NOPB
컴퓨터 프로세서 전력을 위한 동기 버크 변환기
네트워크 및 통신용 단속 DC로 DC 변환기
세트 톱 박스용 버크 변환기
환경 및 수출 분류LM5116MHX/NOPB
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
