상세 정보 |
|||
| 로직 타입: | 단일 상태 | 독립적인 회로: | 2 |
|---|---|---|---|
| 슈미트 트리거 장치 입력: | 아니 | 전달 지연: | 100 나노 초 |
| 경향 - 낮은 출력 하이: | 6.8mA, 6.8mA | 전압 - 공급: | 3V ~ 18V |
| 작동 온도: | -55°C ~ 125°C | 공급자의 장치 패키지: | 16-SOIC |
| 하이 라이트: | CD4098BM96,CD4098BM96 통합 회로 칩,CMOS 듀얼 모노스타블 멀티 비레이터 |
||
제품 설명

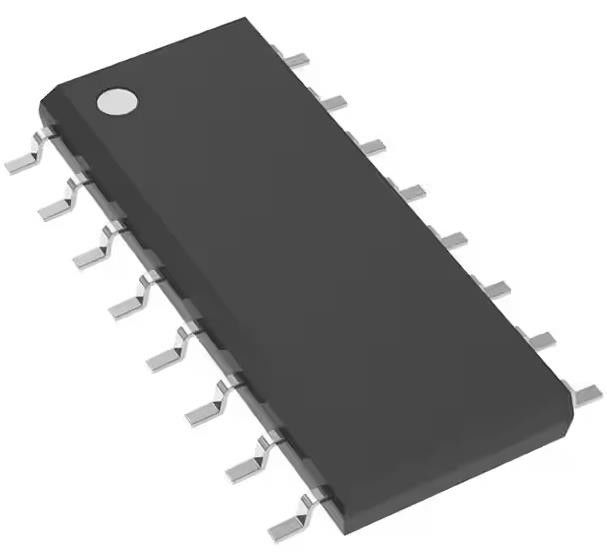

CD4098BM96 Monostable Multivibrator 100 ns 16-SOIC 통합 회로 칩
IC MULTIVIBRATOR 100NS 16SOIC
스펙CD4098BM96
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 멀티 비레이터 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 4000B |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 로직 타입 | 단연성 |
| 독립 회로 | 2 |
| 슈미트 트리거 입력 | 아니 |
| 전파 지연 | 100 ns |
| 전류 - 출력 높고 낮은 | 60.8mA, 6.8mA |
| 전압 - 공급 | 3V ~ 18V |
| 작동 온도 | -55°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 16-SOIC |
| 기본 제품 번호 | CD4098 |
특징CD4098BM96
* 재시작 가능/재설정 가능
* 트리거 및 리셋 전파 지연 RX,Cx에 관계없이
* 앞쪽 또는 뒷쪽 가장자리에서 발사
* Q 및 O 버퍼 출력
* 별도의 리셋
* 출력 펄스 너비의 넓은 범위
* 20V에서 최대 평면 전류에 대해 100% 테스트
* 전체 패키지 온도 범위에서 18V에서 1pA 최대 입력 전류; 18V와 25°C에서 100nA
* 노이즈 마진 (종합 패키지 온도 범위):
- 1V VDD=5V
- 2V VDD=10V
- 2.5V VDD=15V
* 5V, 10V, 15V 변수 등급
* 표준화 된 대칭 출력 특성
* JEDECT의 모든 요구 사항을 충족합니다. 표준 제13B, "B 시리즈 CMOS 장치의 설명에 대한 표준 사양".
의 적용CD4098BM96
* 펄스 지연 및 타이밍
* 펄스 형성
* 수동 멀티 비브레이터
환경 및 수출 분류CD4098BM96
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
