상세 정보 |
|||
| 용량: | 2.2µF | 용인성: | ±10% |
|---|---|---|---|
| 전압 - 평가됩니다: | 10V | 온도 계수: | X6S |
| 작동 온도: | -55' Ｃ ~ 105' Ｃ | 특징: | 낮은 ESL |
| 신청서: | 범용 | 장착형: | 표면 부착, MLCC |
제품 설명

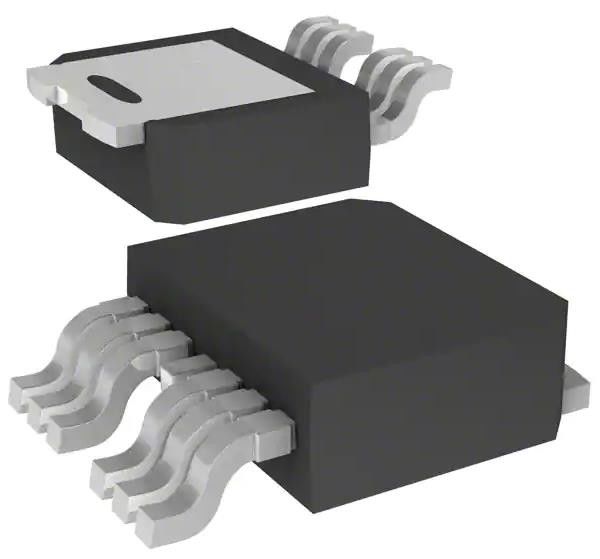

VN5E010MHTR-E 전원 스위치/드라이버 통합 회로 칩 1:1 N 채널 60A HPAK
스펙VN5E010MHTR-E
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 분배 스위치, 로드 드라이버 | |
| Mfr | STM이크로전자 |
| 시리즈 | VIPowerTM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 스위치 타입 | 일반적 목적 |
| 출력 수 | 1 |
| 비율 - 입력:출력 | 0.042361111 |
| 출력 구성 | 하이스 사이드 |
| 출력 유형 | N 채널 |
| 인터페이스 | 켜고 끄는 |
| 전압 - 부하 | 4.5V ~ 28V |
| 전압 - 공급 (Vcc/Vdd) | 필요 없는 것 |
| 전류 - 출력 (최대) | 60A |
| Rds ON (형) | 10mOhm |
| 입력 타입 | 반전되지 않는 것 |
| 특징 | 자동 재시작 |
| 결함 보호 | 전류 제한 (결정), 온도 이상, 전압 이상 |
| 작동 온도 | -40°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | HPAK |
| 패키지 / 케이스 | TO-252-7, DPak (6 리드 + 탭) |
| 기본 제품 번호 | VN5E010 |
특징C1005X6S1A225K050BC
■ 일반
전력 제한에 의한 급류 활성 관리
매우 낮은 대기 전류
3V CMOS 호환성 입력
최적화된 전자기 방출
매우 낮은 전자기 감수성
유럽 지침 2002/95/EC에 따라
매우 낮은 전류 감지 누출
■ 진단 기능
부하 전류의 비율 감각
넓은 전류 범위를 위한 높은 전류 감지 정확성
현재 감각을 비활성화
출력 단거리 지상 표시
부하 및 지상 단 (전력 제한) 표시
열 차단 표시
■ 보호
전압 하부 차단
전압 클램프
부하 전류 제한
빠른 열변의 자기 제한
- 지형 손실 및 VCC 손실에 대한 보호
오토 스타트 (열성 종료) 로 과온 차단
의 적용C1005X6S1A225K050BC
■ 모든 종류의 저항, 인덕티브 및 용량 부하
환경 및 수출 분류C1005X6S1A225K050BC
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
