상세 정보 |
|||
| 출력 구성: | 긍정적으로 | 출력 유형: | 조정 가능 |
|---|---|---|---|
| 규제기관의 수: | 1 | 전압 - 입력 (최대): | 20V |
| 전압 - 출력 (분 / 고정): | 1.25V | 전압 - 출력 (최대): | 18.8V |
제품 설명

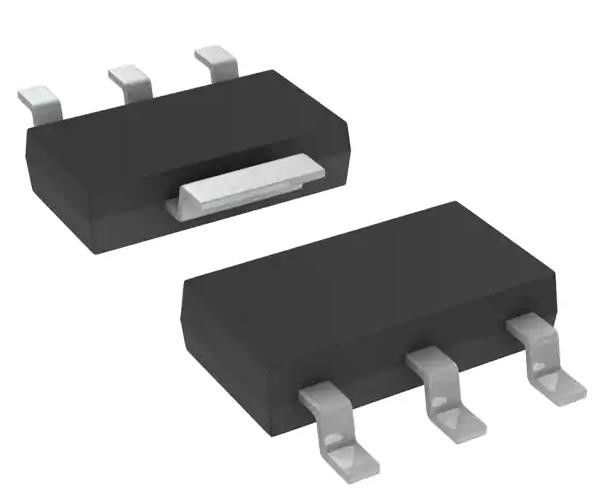

NCP1117STAT3G 선형 전압 조절기 IC 긍정적 조절 1 출력 1A SOT-223
스펙NCP1117STAT3G
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 조정 가능 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 20V |
| 전압 - 출력 (분 / 고정) | 1.25V |
| 전압 - 출력 (최대) | 18.8V |
| 전압 절감 (최대) | 12V @ 800mA |
| 전류 - 출력 | 1A |
| 전류 - 조용 (Iq) | 10mA |
| PSRR | 73dB (120Hz) |
| 제어 기능 | - |
| 보호 기능 | 전류 과, 온도 과 |
| 작동 온도 | 0°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-261-4, TO-261AA |
| 공급자의 장치 패키지 | SOT-223 |
| 기본 제품 번호 | NCP1117 |
특징NCP1117STAT3G
• 1.0A 이상의 출력 전류
• 1.2V 최대 탈락 전압 800mA 이상 온도
고정 출력 전압 1.5V, 1.8V, 1.9V, 2.0V, 2.5V, 2.85V3.3V, 5.0V, 12V
• 조절 가능한 출력 전압 옵션
• 고정 전압 출력 장치에 대한 최소 부하 요구 사항이 없습니다.
• 기준/출력 전압 ±1.0%로 줄여
• 전류 제한, 안전 작동 및 열 차단 보호
• 20V 입력으로 작동
• NCV 사전은 자동차 및 다른 애플리케이션을 위해 고유의 사이트 및 제어 변경 요구 사항을 요구합니다. AEC-Q100 자격 및 PPAP가 가능합니다.
• 이것은 Pb-Free 장치입니다.
NCP1117STAT3G의 적용
• 소비자 및 산업용 장비 규제 포인트
• 2.85 V 버전의 활성 SCSI 종료
• 전력 공급 포스트 변경 규정
• 하드 드라이브 컨트롤러
• 배터리 충전기
환경 및 수출 분류NCP1117STAT3G
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
