상세 정보 |
|||
| 단방향 채널: | 2 | 전압 - 역방향 스탠드오프(통상): | 5.5V (맥스) |
|---|---|---|---|
| 5.5V (맥스): | 7 Ｖ | 전압 - 립에 있는 클램핑 (맥스): | 8V |
| 전류 - 피크 펄스(10/1000µs): | 1A (8/20us) | 전력 - 피크 펄스: | 45W |
| 전원 라인 보호: | 네 | 신청서: | 이더넷, HDMI |
제품 설명

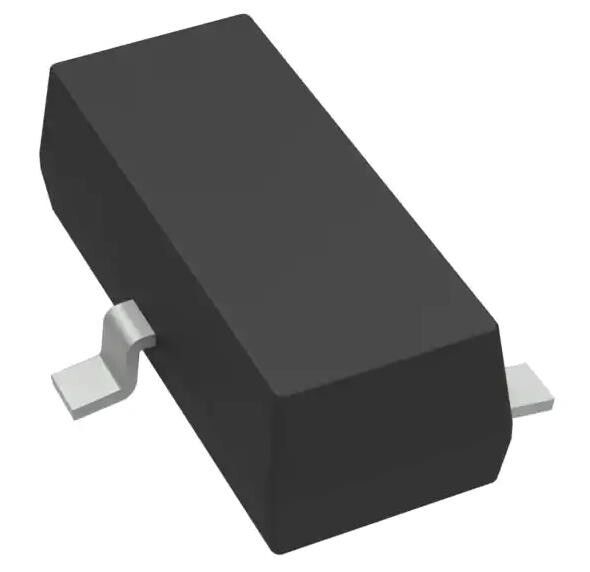

TPD2E009DBZR 8V 클램프 1A (8/20μs) Ipp Tvs 다이오드 표면 마운트 SOT-23-3
스펙TPD2E009DBZR
| 유형 | 설명 |
| 분류 | 회로 보호 |
| 임시전압 억제기 (TVS) | |
| TVS 다이오드 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 종류 | 스티어링 (레일-레일) |
| 단방향 채널 | 2 |
| 전압 - 역 정지 (형) | 5.5V (최대) |
| 전압 - 분해 (분) | 7V |
| 전압 - 클램핑 (최대) @ Ipp | 8V |
| 전류 - 피크 펄스 (10/1000μs) | 1A (8/20μs) |
| 전력 - 최고 펄스 | 45W |
| 전력선 보호 | 네 |
| 신청서 | 이더넷, HDMI |
| 용량 @ 주파수 | - |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-236-3, SC-59, SOT-23-3 |
| 공급자의 장치 패키지 | SOT-23-3 |
| 기본 제품 번호 | TPD2E009 |
특징TPD2E009DBZR
* 최대 6Gbps 데이터 속도를 지원합니다
* IEC 61000-4-2 ESD 보호
- +8kV 접촉 방출
- +8kV 공기 간격 방출
* IEC 61000-4-5 초상압 보호
- 5A (8/20 s)
* 낮은 용량
- DRT: 0.7-pF (형)
- DBZ: 0.9-pF (형)
* 0.05-pF 차분 신호 쌍 사이의 일치 용량
* HDMl, LVDSSATA, 이더넷 또는 USB 인터페이스의 차분 데이터 및 클럭 라인을 보호하기 위한 이중 일치 TVS 다이오드
* 공간 절약 DRT 및 DBZ 패키지 옵션
* 고속 노선에 대한 플로우 트러 스핀 매핑은 ESD 보호 칩을 커넥터 근처에 배치하는 동안 보드 레이아웃으로 인한 추가 조차를 보장합니다.
TPD2E009DBZR의 적용
* 최종 장비:
- 노트북
- 세트톱 박스
- 휴대용 컴퓨터
- DVD 플레이어
- 미디어 플레이어
* 인터페이스:
- HDMI 20
- USB 30
- eSATA
- 이더넷
환경 및 수출 분류TPD2E009DBZR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
