상세 정보 |
|||
| 로직 타입: | D형, 주소 지정 가능 | 회로: | 8:08 |
|---|---|---|---|
| 출력 유형: | 이중 확산 금속 산화물 반도체 | 전압 - 공급: | 4.5V ~ 5.5V |
| 독립적인 회로: | 1 | CD연속 시간 - 번식: | 150 나노 초 |
| 작동 온도: | -40' Ｃ ~ 125' Ｃ | 장착형: | 표면 마운트 |
제품 설명

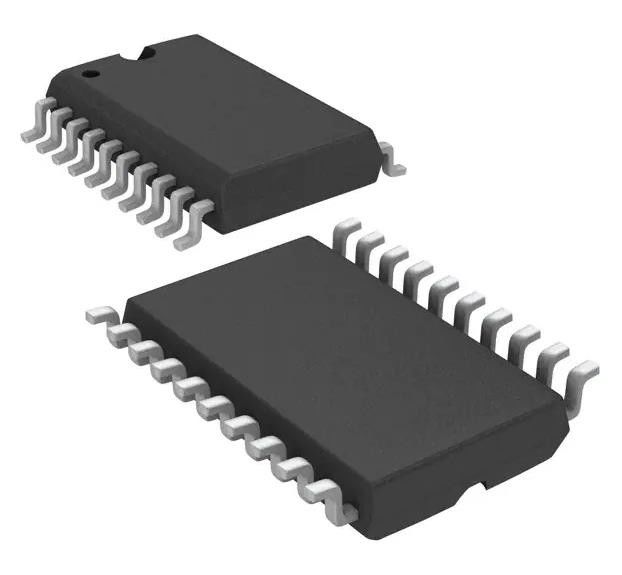

TPIC6B259DWR D 타입, 주소 1 채널 8:8 IC DMOS 20-SOIC
스펙TPIC6B259DWR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 잠금 장치 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | TPIC |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 로직 타입 | D 타입, 주소 |
| 회로 | 8:08 |
| 출력 유형 | DMOS |
| 전압 - 공급 | 4.5V ~ 5.5V |
| 독립 회로 | 1 |
| 지연 시간 - 번식 | 150n |
| 전류 - 출력 높고 낮은 | - |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 20-SOIC (0.295", 7.50mm 너비) |
| 공급자의 장치 패키지 | 20-SOIC |
| 기본 제품 번호 | TPIC6B259 |
특징TPIC6B259DWR
* 낮은 rDS (동) . . 5 Ω 전형적인
어반?? 에너지 . . 30mJ
* 150mA 연속 전류의 8개의 전력 DMOS-트랜지스터 출력
* 500mA 전형적인 전류 제한 능력
* 출력 클램프 전압 . 50V
* 4가지 다른 기능 모드
* 낮은 전력 소비
의 적용TPIC6B259DWR
이 전력 논리 8비트 주소를 할 수 있는 락은 오픈 드레인 DMOS 트랜지스터 출력을 제어하며 디지털 시스템에서 일반 용도 저장 애플리케이션을 위해 설계되었습니다.특정 용도로는 작동 레지스터가 있습니다., 시리즈 저장 레지스터, 디코더 또는 디 멀티플렉서.이것은 8개의 주소식 잠금 장치와 3~8개의 디코더 또는 활성 낮은 DMOS를 가진 디멀티플렉서로 단일 라인 데이터를 저장할 수 있는 다기능 장치입니다..
환경 및 수출 분류TPIC6B259DWR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
