상세 정보 |
|||
| 스위치 유형: | 범용 | 출력의 수: | 4 |
|---|---|---|---|
| 비율 - 입력:출력: | 0.042361111 | 출력 구성: | 높은 쪽 |
| 출력 유형: | 엔-채널 | 인터페이스: | SPI |
| 전압 - 부하: | 7V ~ 18V | 전압 - 공급 (Vcc/Vdd): | 4.5V ~ 5.5V |
제품 설명

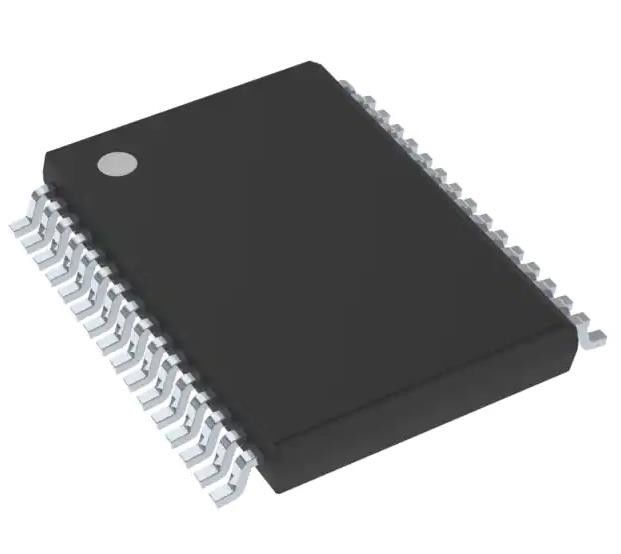

MC08XS6421BEKR2 전원 스위치/ 드라이버 1:1 N 채널 5.5A, 11A 32-HSOP
스펙MC08XS6421BEKR2
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전력 분배 스위치, 로드 드라이버 | |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 구식 |
| 스위치 타입 | 일반적 목적 |
| 출력 수 | 4 |
| 비율 - 입력:출력 | 0.042361111 |
| 출력 구성 | 하이스 사이드 |
| 출력 유형 | N 채널 |
| 인터페이스 | SPI |
| 전압 - 부하 | 7V ~ 18V |
| 전압 - 공급 (Vcc/Vdd) | 4.5V ~ 5.5V |
| 전류 - 출력 (최대) | 5.5A, 11A |
| Rds ON (형) | 8mOhm, 21mOhm |
| 입력 타입 | - |
| 특징 | - |
| 결함 보호 | 전류 제한 (정형), 개방형 부하 감지, 온도 이상 |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 32-HSOP |
| 패키지 / 케이스 | 32-SSOP (0.295", 7.50mm 너비) 노출 패드 |
| 기본 제품 번호 | MC08XS6421 |
특징MC08XS6421BEKR2
• 두 개의 8.0 mΩ 및 두 개의 21 mΩ 높은 측면 스위치
• 16-비트 5.0 MHz SPI 과류 프로파일 제어, PWM 작업 주기를 포함한 채널 제어, 출력 켜고 끄는 오픈 로드 감지, 열 종료 및 사전 경고 및 오류 보고
• 프로그래밍 가능한 동기화 신호와 배터리 전압 피드백으로 출력 전류 모니터링
• 벙어리 가정 모드
• 외부 스마트 전원 스위치 제어
• 작동 전압은 7.08V ~ 18V, 잠자기 전류 < 5.0 μA, 확장 모드 6.08V ~ 28V
-16 V 역극성 및 지상 단절 보호
• 가족 중 호환 PCB 발자국 및 SPI 소프트웨어 드라이버
의 적용MC08XS6421BEKR2
• 저전압 자동차 조명
• 하로겐 램프
• 전등
• 빛 방출 다이오드 (LED)
• HID 크세논 배러스트
환경 및 수출 분류MC08XS6421BEKR2
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
