상세 정보 |
|||
| 참고 유형: | 단락 | 출력 유형: | 조정 가능 |
|---|---|---|---|
| 전압 - 출력 (분 / 고정): | 2.495V | 전압 - 출력 (최대): | 36 Ｖ |
| 전류 - 출력: | 15 마 | 용인성: | ±1% |
| 온도 계수: | - | - 0.1Hz 내지 10Hz를 퍼뜨리세요: | - |
제품 설명

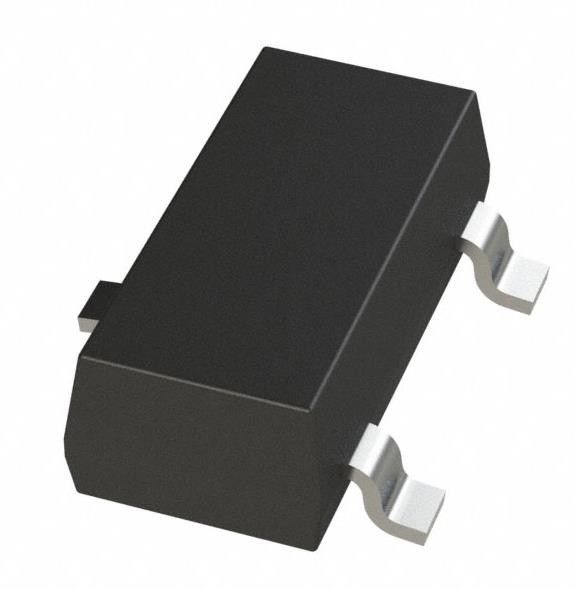

TL431LIACDBZR 셔트 전압 참조 IC 조절 2.495V 36 VV ±1% 15mA SOT-23-3
스펙TL431LIACDBZR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 참조 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 참조 유형 | 셔트 |
| 출력 유형 | 조정 가능 |
| 전압 - 출력 (분 / 고정) | 2.495V |
| 전압 - 출력 (최대) | 36V |
| 전류 - 출력 | 15mA |
| 용인성 | ± 1% |
| 온도 계수 | - |
| 소음 - 0.1Hz ~ 10Hz | - |
| 소음 - 10Hz ~ 10kHz | - |
| 전류 - 공급 | - |
| 전류 - 카토드 | 1mA |
| 작동 온도 | 0°C ~ 70°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-236-3, SC-59, SOT-23-3 |
| 공급자의 장치 패키지 | SOT-23-3 |
| 기본 제품 번호 | TL431 |
특징TL431LIACDBZR
• 25°C의 기준 전압 허용량
0.5% (B급)
1% (A등급)
최소 전형적인 출력 전압: 2.495V
• 조절 가능한 출력 전압: 36V까지 Vref
• -40°C에서 +125°C까지 작동 (Q Temp)
• 최대 온도 변동
10mV (C Temp)
17mV (I Temp)
27mV (Q Temp)
• 0.3-Ω 전형적인 출력 저항
• 싱크 전류 용량
Imin = 1mA (최대)
IKA = 15mA (최대)
• 참조 입력 전류 IREF: 0.4 μA (최대)
• 온도, II ((dev) 에 대한 참조 입력 전류의 오차: 0.3 μA (최대)
의 적용TL431LIACDBZR
• 조절 가능한 전압 및 전류 참조
• 플라이백 SMPS에서 2차 측면 규제
• 제너 다이오드 교체
• 전압 모니터링
• 정밀 일정한 전류 싱크 / 소스
• 통합 참조와 비교
