상세 정보 |
|||
| 증폭기용: | 범용 | 회로 수: | 1 |
|---|---|---|---|
| 출력 유형: | - | 슬루율: | 20V/us |
| 이득 대역폭 제품: | 110 마하즈 | -3db 대역폭: | 8MHz |
| 경향 - 입력 바이어스: | 250nA | 전압 - 입력옵셋: | 25 uV |
제품 설명

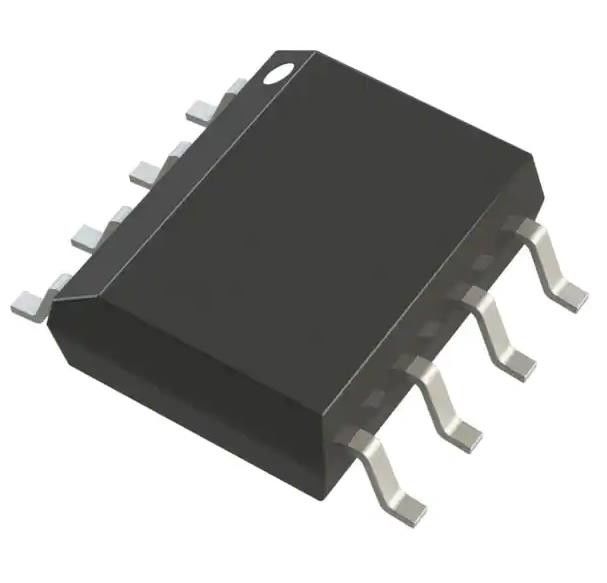

AD797ARZ-REEL 일반용 증폭기 1 회로 8-SOIC
스펙AD797ARZ-REEL
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 선형 | |
| 증폭기 | |
| 기기, OP 앰프, 버퍼 앰프 | |
| Mfr | 아날로그 디바이스 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 증폭기 유형 | 일반적 목적 |
| 회로 수 | 1 |
| 출력 유형 | - |
| 매출율 | 20V/μs |
| 광역폭을 늘리는 제품 | 110 MHz |
| -3dB 대역폭 | 8MHz |
| 전류 - 입력 편차 | 250 nA |
| 전압 - 입력 오프셋 | 25μV |
| 전류 - 공급 | 8.2mA |
| 전류 - 출력 / 채널 | 50mA |
| 전압 - 공급 범위 (분) | 10V |
| 전압 - 공급 범위 (최대) | 30V |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | AD797 |
특징AD797ARZ-REEL
*저소음
* 0.9 nV/√Hz 전형적인 (1,2 nV/√Hz 최대) 입력 전압 소음 1 kHz
*50nV p-p 입력 전압 소음, 0.1 Hz ~ 10 Hz
* 낮은 왜곡
20 kHz에서 -120 dB의 총 하모닉 왜곡
*최고의 AC 특성
-800 ns 16비트 (10V 단계) 로 설정 시간
-110 MHz 증가 대역폭 (G = 1000)
-8 MHz 대역폭 (G = 10)
-280 kHz 전력 대역폭 20 V p-p
-20V/μs 쏘는 속도
*최고의 DC 정밀성
-80μV 최대 입력 오프셋 전압
-1.0 μV/°C VOS 변동
* ±5V 및 ±15V 전원 공급 장치에 지정
* 50mA의 높은 출력 드라이브 전류
의 적용AD797ARZ-REEL
*전문 오디오 사전 증폭기
*IR, CCD 및 소나르 영상 시스템
* 스펙트럼 분석기
* 초음파 전 증폭기
*지진 감지기
*Σ-Δ ADC/DAC 버퍼
환경 및 수출 분류AD797ARZ-REEL
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
