상세 정보 |
|||
| 빈도: | 50Hz ~ 6GHz | 알에프 타입: | 셀룰러, GSM, CDMA, W-CDMA |
|---|---|---|---|
| 입력 범위: | -50dBm ~ 0dBm | 정확도: | ±0.5dB |
| 전압 - 공급: | 4.5V ~ 5.5V | 경향 - 공급: | 60 마 |
| 장착형: | 표면 마운트 | 패키지 / 케이스: | 16-WQFN 노출된 패드, CSP |
제품 설명

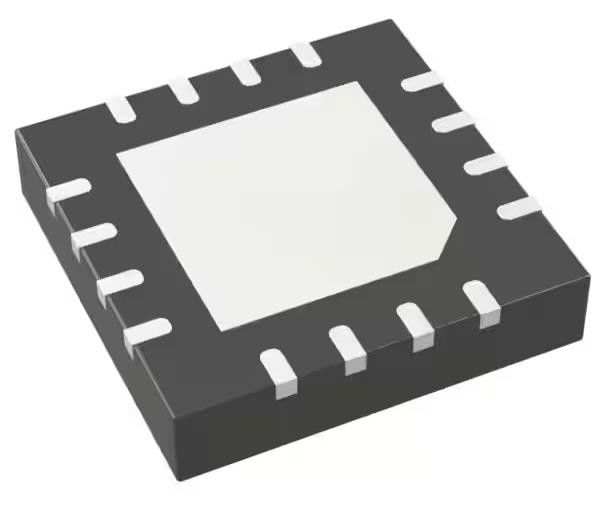

AD8363ACPZ-R7 RF 탐지 IC 셀룰러 50Hz ~ 6GHz -50dBm ~ 0dBm ±0.5dB 16-WQFN
스펙AD8363ACPZ-R7
| 유형 | 설명 |
| 분류 | RF 및 무선 |
| RF 감지기 | |
| Mfr | 아날로그 디바이스 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 빈도 | 50Hz ~ 6GHz |
| RF 타입 | 셀룰러, GSM, CDMA, W-CDMA |
| 입력 범위 | -50dBm ~ 0dBm |
| 정확성 | ±0.5dB |
| 전압 - 공급 | 4.5V ~ 5.5V |
| 전류 - 공급 | 60mA |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-WQFN 노출 패드, CSP |
| 공급자의 장치 패키지 | 16-LFCSP (4x4) |
| 기본 제품 번호 | AD8363 |
특징AD8363ACPZ-R7
*정확한 rms-to-dc 변환 50Hz에서 6GHz
*일종 입력 동적 범위 > 50 dB
* Balun 또는 외부 입력 조정이 필요하지 않습니다
*파형 및 변조 독립 RF 전력 감지
*디시벨의 선형 출력, 스케일: 52mV/dB
* 로그 일치 오류: <±0.15 dB
*온도 안정성: <±0.5 dB
*전압 공급 범위: 4.5V ~ 5.5V
*운동 온도 범위: -40°C ~ +125°C
* 1.5mW까지 전원 차단 능력
*작은 발자국, 4mm × 4mm, LFCSP
의 적용AD8363ACPZ-R7
*전력 증폭기 선형화 / 제어 루프
*다중 표준, 다중 통신사 무선 인프라 (MCGSM, CDMA, WCDMA, TD-SCDMA, WiMAX, LTE)
* 송신기 전력 제어
* 송신기 신호 강도 표시 (TSSI)
* RF 기기
환경 및 수출 분류AD8363ACPZ-R7
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
