상세 정보 |
|||
| 채널 수: | 4 | 입력 - 옆 1/Side 2: | 3:1 |
|---|---|---|---|
| 채널형: | 단일 방향입니다 | 전압 - 차단: | 2500Vrms |
| (민) 공통 모드 트랜지엔트 면역: | 25kV/us | 자료 비율: | 1Mbps |
| 전달 지연 트플에 / 티피하들 (맥스): | 100 나노 초, 100 나노 초 | 펄스 폭 왜곡 (맥스): | 40 나노 초 |
제품 설명

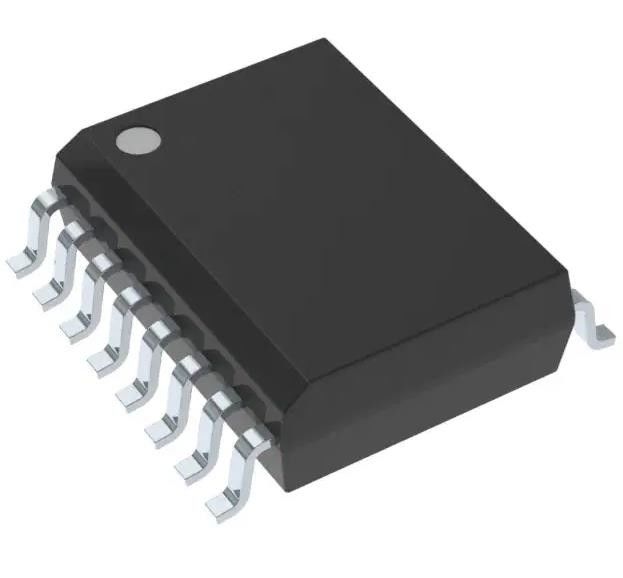

ADUM1401ARWZ 일반용 디지털 격리기 2500Vrms 4 채널 1Mbps 25kV/μs
스펙ADUM1401ARWZ
| 유형 | 설명 |
| 분류 | 격리장치 |
| 디지털 격리장치 | |
| Mfr | 아날로그 디바이스 |
| 시리즈 | iCoupler® |
| 패키지 | 튜브 |
| 기술 | 자기 결합 |
| 종류 | 일반적 목적 |
| 고립 된 힘 | 아니 |
| 채널 수 | 4 |
| 입력물 - 1/2쪽 | 3:1 |
| 채널 유형 | 단방향 |
| 전압 - 격리 | 2500Vrms |
| 일반 모드 일시 면역력 (분) | 25kV/μs |
| 데이터 비율 | 1Mbps |
| 증식 지연 tpLH / tpHL (최대) | 100nm, 100nm |
| 펄스 너비 왜곡 (최대) | 40n |
| 상승 / 하락 시간 (형) | 20.5인치, 2.5인치 |
| 전압 - 공급 | 2.7V ~ 5.5V |
| 작동 온도 | -40°C ~ 105°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-SOIC (0.295", 7.50mm 너비) |
| 공급자의 장치 패키지 | 16-SOIC |
| 기본 제품 번호 | ADUM1401 |
특징ADUM1401ARWZ
* 자동차용 용품
* 저전력 작동
- 5V 작동
- 채널당 최대 1.0 mA 0 Mbps에서 2 Mbps로
- 채널당 최대 10 Mbps에서 3.5 mA
- 최대 90 Mbps로 채널당 31 mA
- 3V 작동
- 0.7mA 채널당 최대 0 Mbps에서 2 Mbps
- 채널당 2.1mA 최대 10 Mbps
- 채널당 최대 20mA, 90 Mbps
* 양방향 통신
* 3V/5V 레벨 변환
* 고온 작동: 125°C
* 높은 데이터 속도: dc에서 90 Mbps (NRZ)
* 정확한 타이밍 특성
- 2 ns 최대 펄스 너비 왜곡
- 2 ns 최대 채널-채널 일치
* 높은 일반 모드 일시적 면역: > 25 kV/μs
* 출력 활성화 기능
* 16개 소스 SOIC 폭체 패키지
* RoHS를 준수하는 모델 사용 가능
* 안전 및 규제 승인
- UL 인식: UL 1577 당 1 분 동안 2500 V rms
- CSA 구성 요소 승인 통지 5A
- VDE 적합성 인증서
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- VIORM = 560 V 피크
- TÜV 승인: IEC/EN/UL/CSA 61010-1
의 적용ADUM1401ARWZ
* 일반용 다채널 격리
* SPI 인터페이스/데이터 변환기 격리
* RS-232/RS-422/RS-485 송신기
* 산업용 필드 버스 격리
* 자동차 시스템
환경 및 수출 분류ADUM1401ARWZ
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
