상세 정보 |
|||
| 규제기관의 수: | 1 | 전압 - 입력 (최대): | 24v |
|---|---|---|---|
| 전압 - 출력 (분 / 고정): | 1.24V | 전압 - 출력 (최대): | 22V |
| 전압 절감 (최대): | 150mA에 있는 0.5V | 전류 - 출력: | 150mA |
| 전류 - 조용 (Iq): | 50µA | 전류 - 공급 (최대): | 2.5 마 |
제품 설명

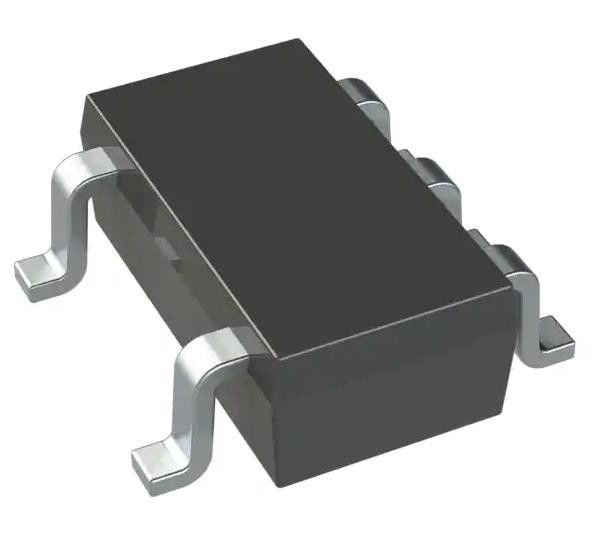

AP2204K-ADJTRG1 선형 전압 조절기 IC 긍정 조절 1 출력 150mA
스펙AP2204K-ADJTRG1
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 다이오드 인코어레이트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 새로운 디자인 을 위한 것 이 아니다 |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 조정 가능 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 24V |
| 전압 - 출력 (분 / 고정) | 1.24V |
| 전압 - 출력 (최대) | 22V |
| 전압 절감 (최대) | 0.5V @ 150mA |
| 전류 - 출력 | 150mA |
| 전류 - 조용 (Iq) | 50μA |
| 전류 - 공급 (최대) | 2.5mA |
| PSRR | 60dB (100Hz ~ 1kHz) |
| 제어 기능 | 활성화 |
| 보호 기능 | 전류 과, 온도 과 |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SC-74A, SOT-753 |
| 공급자의 장치 패키지 | SOT-23-5 |
| 기본 제품 번호 | AP2204 |
특징AP2204K-ADJTRG1
* 넓은 입력 전압 범위: 2.6V ~ 24V
* 넓은 출력 전압 범위: 1.24V ~ 22V
* 우수한 리플 거부: 60dB@ f = 1kHz
* 저출력 전압: VDROP = 100mV@IOUT = 100μA
* 낮은 지류
* 높은 출력 전압 정확성
* 낮은 ESR 세라믹 콘덴시터와 호환
* 우수한 라인 / 로드 규제
* 열 차단 기능
* 완전히 납 없는 & 완전히 RoHS 준수 (고시 1 & 2)
* 알로겐 및 안티몬이 없습니다.
의 적용AP2204K-ADJTRG1
AP2204 시리즈는 고전압 EPNP 공정에 의해 제조 된 긍정적 전압 조절 IC입니다.
환경 및 수출 분류AP2204K-ADJTRG1
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
