상세 정보 |
|||
| 배터리 화학: | 리튬 이온/고분자 | 셀 수: | 1 |
|---|---|---|---|
| 전류 - 충전 중: | 상수 - 프로그래밍 가능 | 프로그래밍 가능한 기능: | 전류, 타이머 |
| 결함 예방: | 과열, 역전류, 단락 | 충전 전류 - 최대: | 1.5A |
| 배터리 팩 전압: | 4.2V | 전압 - 공급 (맥스): | 16V |
제품 설명

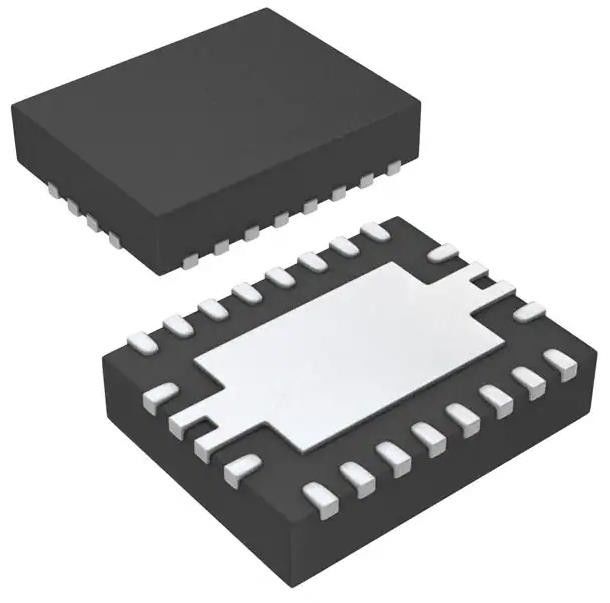

BQ24071RHLR 충전 IC 리?? 이온/폴리머 20-VQFN (3.5x4.5)
스펙BQ24071RHLR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 배터리 충전기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 배터리 화학 | 리?? 이온/폴리머 |
| 셀 수 | 1 |
| 전류 - 충전 | 일정 - 프로그래밍 가능 |
| 프로그램 할 수 있는 특징 | 전류, 타이머 |
| 결함 보호 | 과온, 역류, 단회로 |
| 충전 전류 - 최대 | 1.5A |
| 배터리 팩 전압 | 4.2V |
| 전압 - 공급 (최대) | 16V |
| 인터페이스 | - |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 20-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 20-VQFN (3.5x4.5) |
| 기본 제품 번호 | BQ24071 |
특징BQ24071RHLR
* 작은 3.5mm x 4.5mm VQFN 패키지
* 단일 세포 리온 또는 리 폴리머 기반 휴대용 애플리케이션을 위해 설계
* 통합 동적 전원 경로 관리 (DPPM) 기능으로 AC 어댑터가 동시에 시스템을 전원하고 배터리를 충전 할 수 있습니다.
* 전원 보충 모드 배터리에서 AC 입력 전류를 보충 할 수 있습니다
* 자율 전원 공급원 선택 (AC 어댑터 또는 BAT)
* 최대 2A 총 전류를 지원합니다
* 충전 조절을 위한 열 조절
* LED 또는 시스템 인터페이스에 대한 충전 상태 출력 충전 및 결함 조건을 나타냅니다
* 역전류, 단회로 및 열 보호
* 전력 좋은 상태 출력
* 시스템 출력 조절 전압의 4.4V 및 6V 옵션
의 적용BQ24071RHLR
• 스마트 폰 과 PDA
• MP3 플레이어
• 디지털 카메라 와 휴대용 기기
• 인터넷 기기
환경 및 수출 분류BQ24071RHLR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
